E.1 – EINSÄULEN-PRÜFMASCHINEN BIS 5KN

Elektromechanische Prüfmaschinen der Baureihe E. 1 in Einsäulentischbauweise bis 5 kN sind für die sichere und effiziente Prüfung von Werkstoffen und ganzen Produkten auf Zug, Druck, Biegung, Scherung und Torsion ausgelegt. Diese Baureihe zeichnet sich durch eine offene Bauweise aus und je nach Ausstattungstyp (außer Temperierkammern und Hochtemperaturöfen) können Kunststoffe, Metalle, Papierverbunde, Polyurethane etc. auf Maschinen geprüft werden.

Download:

LabTest E.1 bis 5 kN

Download:

LabTest E.1 bis 5 kN

MEZERA

Key features of E.1 series

MEZERA

  • Vertikales Ständerdesign mit hoher Steifigkeit, mechanischer Beständigkeit und Langlebigkeit mit integrierter Linearführung, ideal für außeraxiale Beladung.
  • Hohe Steifigkeit und mechanische Beständigkeit der Maschine kombiniert mit hoher Ergonomie
  • Leiser und präziser DC-Servoantrieb mit geringem Rauschen, hoher Auflösung mit Regelungsmöglichkeit im Leistungs- und Positionsregelkreis.
  • Die Maschinen der Baureihe E.1 entsprechen allen oben genannten EG-Richtlinien für Maschinen und Geräte und arbeiten gemäß den neuen Sicherheitsfunktionen nach EN ISO 13850-SIL 1 / PL.
  • Automatische Erkennung von Sensoren der Genauigkeitsklasse nach EN ISO 7500-1, ASTM E4 mit der Möglichkeit der Linearisierung.
  • Die Steuerung der Maschine erfolgt über eine Mess- und Regelelektronik der EDCi-Serie mit einer Abtastfrequenz von 2,5 kHz. Analogsignal-Auflösungspegel ± 250.000 Teilungen (20 ms).
  • Die vollständige Testauswertung und -verwaltung wird durch die Test & Motion Materialtestsoftware bereitgestellt.
    Möglichkeit zur Erweiterung der Maschine mit Schutzabdeckungen, Sicherheitsbarrieren usw

MEZERA

VIDEOS zu LabTest Prüfmaschinen Serie E.1

Peeling test

Schälversuch des Prüfkörpers im Winkel von 90 Grad nach der Norm EN 28510-1, ISO 8510-1, EN1939

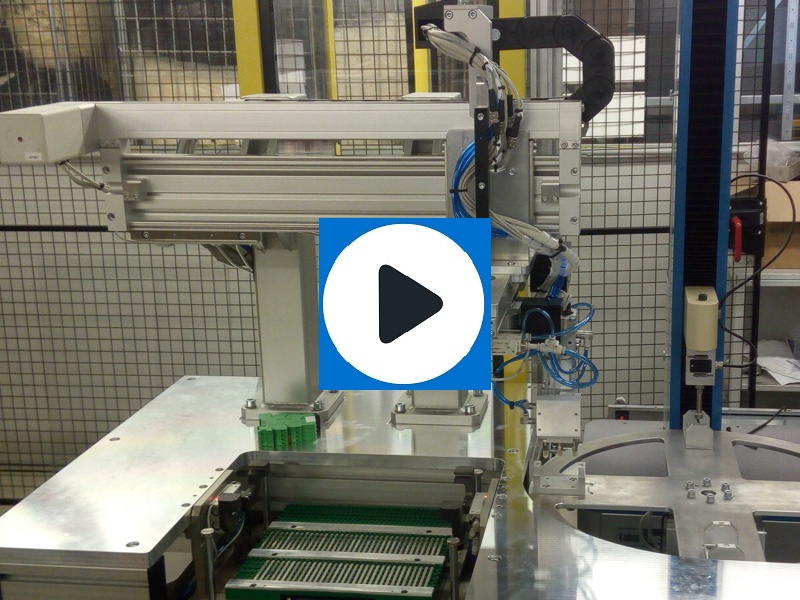

Drucktest im Robotermodus

Druckprüfung des Prüflings im KUKA Roboterarbeitsplatz.

MEZERA

Haben Sie Fragen zu unseren Produkten?

Wenden Sie sich gerne an unsere Produktexperten.

Wir freuen uns auf Ihre Anfrage.

Konkrete Anfrage

–

MEZERA

PRÜFUNG AUF LABTEST E.1 MASCHINEN MIT VERSCHIEDENEM ZUBEHÖR

Mit unserem Zubehörsortiment können Sie alle Versuche durchführen …

Versuche mit Extensometern und Messsonden

Zugversuch mit Extensometern nach EN ISO 9513 und EN ISO 527-1 – Kunststoffe – Bestimmung der Zugeigenschaften

Test mit verschiedenen Vorrichtungen und Spannbacken

Verschiedene Arten von Klemmbacken und Prüfvorrichtungen zum Fixieren von Kunststoffen, Laminaten, Gummi, Textilien, Glasfasern usw. für Zug-, Druck- und Biegeprüfungen nach EN 6892-1, EN ISO 527-1, EN 408 + A1, EN ISO 17706 usw.

Test mit spezieller Kühlkammer

Spezielle Temperaturkammern für Temperaturbereich – 196 °C bis + 30 °C zur Bestimmung der Eigenschaften von Bruchmaterial (YS, UTS, FATT, JIC)

MEZERA

Test&Motion+ software

Intuitive Software für Zug-, Druck- und Biegeversuche

Test & Motion + – BASIC – intelligente, intuitive und leistungsstarke Software, hilft Ihnen, die Produktivität und Prüfqualität in Ihren Prüfräumen und Prüflaboren zu steigern. Sie können Ihre Prüfungen rationalisieren, verfeinern und beschleunigen und Ihre Prüfumgebung so anpassen, dass es Bedienern leicht gemacht wird, die mechanischen Eigenschaften von Zug-, Biege- und Torsionsmaterialien mit EN-, ISO-, DIN-, ASTM- und GOST-Standards zu messen

    Grundfunktionen der Test&Motion+ software – BASIC

  • Unbegrenzte Anzahl von Prüfmethoden, modulares System von Bibliotheken für standardisierte Versuche, einfache Orientierung in vorgewählten Definitionen usw.
  • Auswertung optionaler Parameter: Maximalkraft, Festigkeit, Dehnung, Spannung, 5 verschiedene Referenzpunkte je nach zugelassenem Testmodul, etc..
  • Echtzeit-Grafik, Möglichkeit der individuellen Bearbeitung nach dem Versuch, Massengrafiken, Zoom, Serienprüfung, Online-Darstellung von bis zu 6 Grafiken mit beliebigen Größen in x-, y-Achse.
  • Übernahme von Probenabmessungen von Peripheriegeräten – Schieber, Mikrometer, automatische Messung.
  • Datenerfassung von analogen und digitalen externen Messgeräten – Extensometer, Messsonden etc.
  • Einstellung der Klemmlänge der Backen und des Extensometers für jedes Verfahren separat.
  • Vorschubsteuerung in Abhängigkeit von Dehnung, Kraft, Spannung, etc.
  • Softwaresteuerung von hydraulischen und pneumatischen Backen, Temperatureinstellung und -erfassung, automatischer Extensometer, Probenmarkierung usw.
  • Automatische oder benutzerdefinierte Einstellung der Prüfergebnisse und Speicherung der Ergebnisse gemäß dem ausgewählten Baum, Datenbank mit der Möglichkeit, Daten nach ASCII, EXCEL, WORD, Eclipse, Diadem, Q-DAS zu exportieren.
  • Statistische Auswertung von Daten und Grafiken, umfangreiche Auswahl an statistischen Methoden.
  • 12 Sprachversionen (Cs, En, De, Fr, Pl, It, Es, Ru, Nl, Tr, Zh, Pt).
  • Benutzerrechte einstellen, Bedieneranmeldung
MEHR INFORMATIONEN

MEZERA

INTERESSANTE INDUSTRIELLE KUNDENANWENDUNGEN

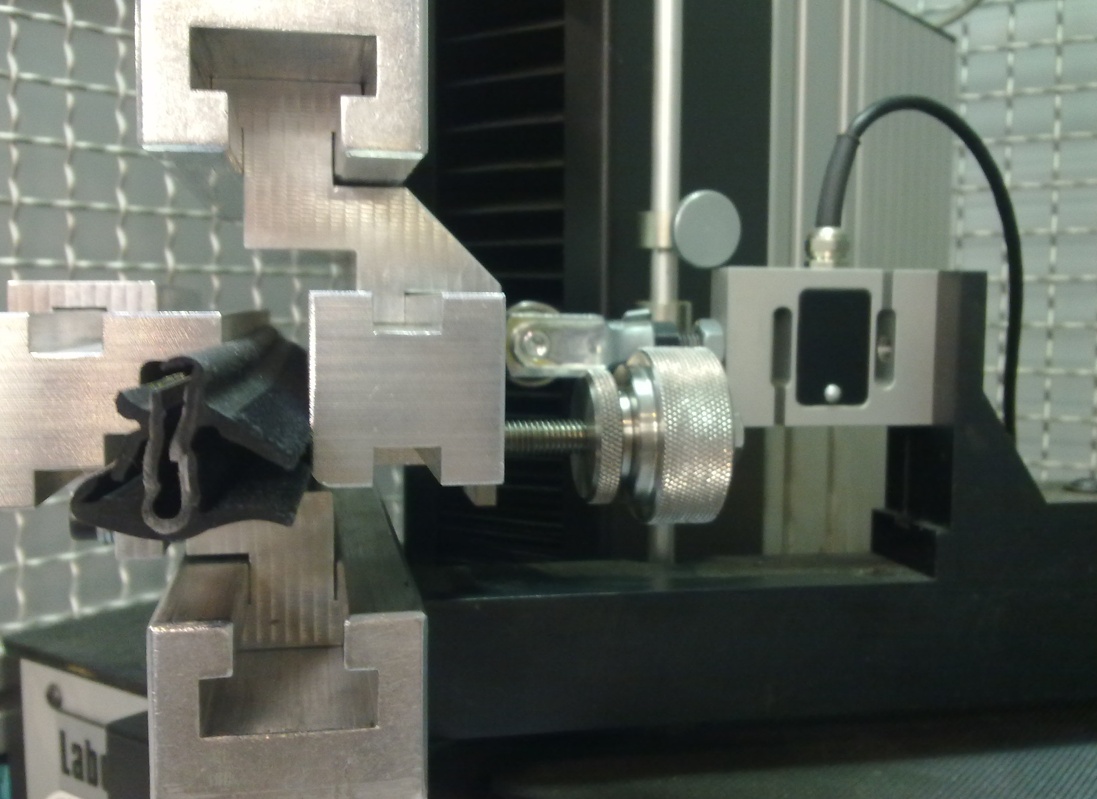

AUTOMOBILINDUSTRIE – Prüfung von Fensterdichtungen

Zug-Druck-Sonderprüfung von Glasdichtungen auf der Prüfmaschine der Baureihe LabTest E.1 im industriellen Umfeld auf Extrusionsanlagen von Henniges. Seiten- und Scheibendichtungen für Maschinen, Autos und Fahrzeuge sind für den sicheren und festen Einbau von Glas konzipiert. Fensterdichtungen sind für Fahrzeuge und verschiedene Arten von Kabinen für Einzweckfahrzeuge oder Maschinen bestimmt.

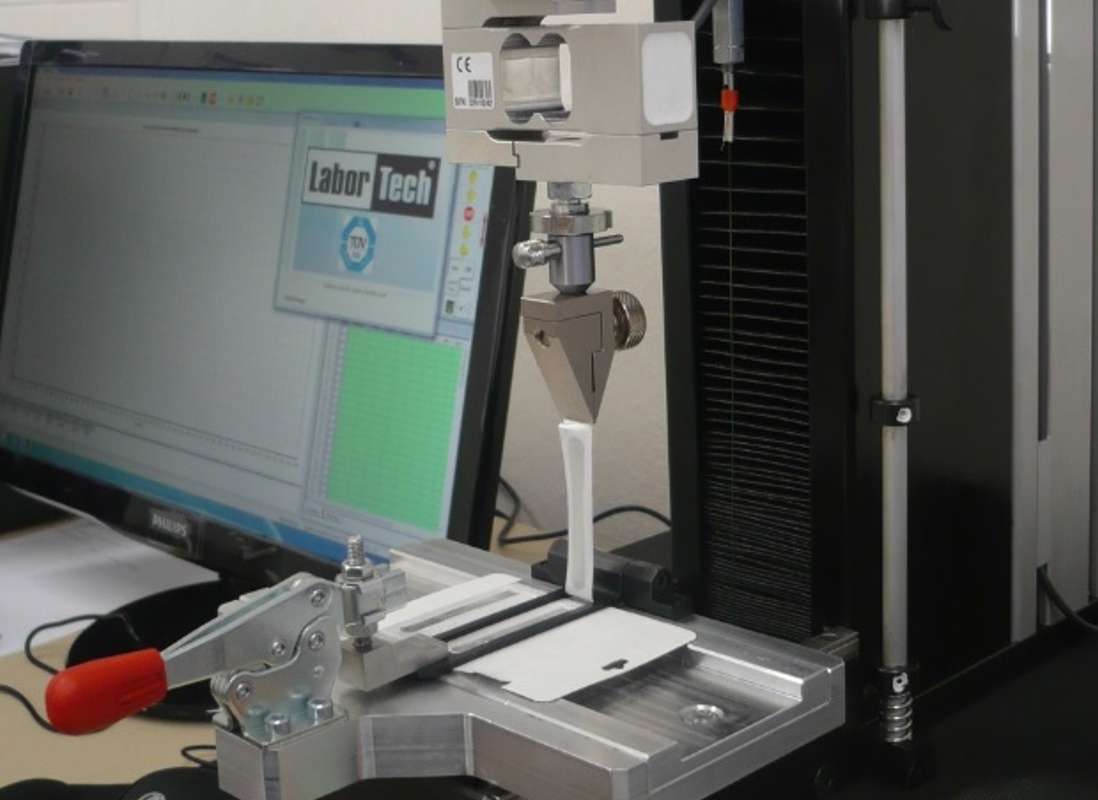

PHARMAZEUTISCHE INDUSTRIE – Blisterprüfung

Test des allmählichen Aufreißens von Blister auf der LabTest-Prüfmaschine der Serie E.1 – gemäß der Norm EN 28510-1, ISO 8510-1, EN1939. Ein Blister ist eine Einwegverpackung, die die Form Ihres Produkts nachbildet. Die Plastikblase kann vielen Zwecken dienen. Sie können es entweder in Kombination mit einer Papierkarte oder als separate Verkaufsverpackung verwenden. Die dritte Verwendungsmöglichkeit ist als Befestigungsplatte in der Box.
