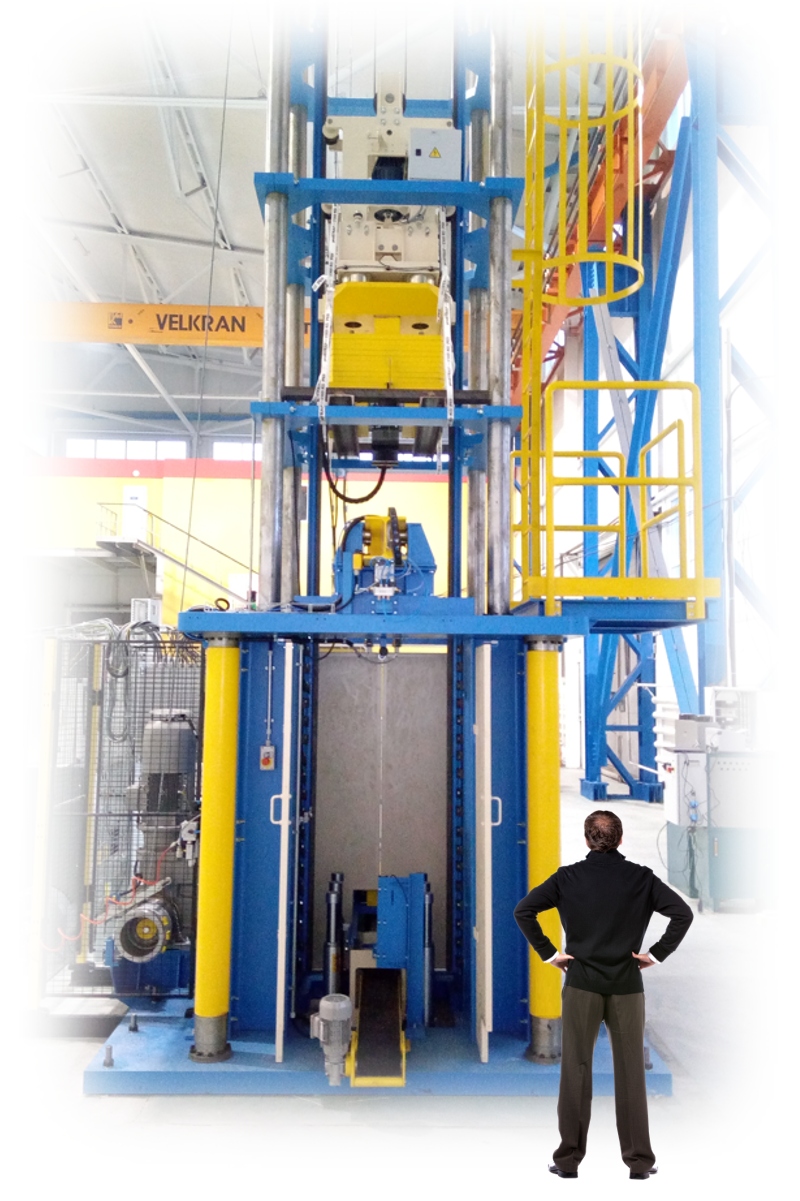

DP. 3 – Grossfallwerke DPFEST-REIHE BIS ZU 200.000 J

Grossfallwerke der DP-Serie. 3 mit einer hoher Nennenergie von bis zu 200.000 J sind für die Fallgewichtversuche von Materialien und Proben von Hochenergiebereichen konzipiert. Unsere Ausrüstung wird verwendet, um das Verhalten von Materialien und Komponenten bei verschiedenen Geschwindigkeiten, Energien, Aufprallhöhen, Kollisionen, versehentlichen Stürzen und wiederholten Stößen zu testen und zu simulieren. Die Fallwerke werden in mehreren Modifikationen hergestellt und sind so konzipiert, dass sie in Verbindung mit einem integrierten Touch-LCD-Monitor mit Software DROPTest-S oder einem vollwertigen PC mit Software DROPTest – BASIC die Kundenanforderungen und Prüfnormen nach EN, ISO, ASTM, GOST, BS oder NF erfüllen. Grossfallwerke

Download:

DPFest DP.3 bis 200 000J

MEZERA

HAUPTMERKMALE DER DP.3 SERIE

MEZERA

Grossfallwerke

pokud

pokud

  • Grossfallwerke – Robuster vertikaler Maschinenrahmen mit hoher Steifigkeit und Widerstandsfähigkeit gegen dynamische Störungen, Langlebigkeit, geeigneter ergonomischer Anordnung und wartungsfreiem Betrieb.
  • Die Maschine wird von einer SIEMENS-SPS mit integriertem LCD-Touchscreen mit der Software DROPTest-S an der Basis der Maschine gesteuert.
  • Die vollständige Auswertung und Teststeuerung wird durch die Software für die Fallgewichtsversuche von DROPTest – BASIC-Materialien bereitgestellt.
  • Die einzigartige Kombination des magnetischen Schutzsystems in Zusammenarbeit mit dem elektrohydraulischen Gerät ELHY ermöglicht die Optimierung des Gewichts und Ausklinkhöhe.
  • Automatisches Laden der Probe in die Prüfzone durch den Manipulator, Prüfung innerhalb von 10 Sek.
  • Automatisches Anheben des Gewichts entsprechend der benötigten Energie mit präzisem elektronischem Hubwerk in die definierte Position.
  • Erweiterung der Instrumentierung um Fallkraft– und Fallhöhemessung mit Messgeschwindigkeit 4MHz.
  • Automatische Erkennung instrumentierter Finne der Genauigkeitsklasse nach EN ISO 7500-1, ASTM E4 mit der Möglichkeit der Linearisierung.
  • Das Gerät erfüllt alle notwendigen Sicherheitsanforderungen wie  ISO 13489:2023 und andere europäische Normen. Schutzabdeckung im Arbeitsbereich der Maschine mit hoher Sicherheit EN ISO 13849-1/2.
  • DP.3-Geräte entsprechen allen oben genannten EG-Richtlinien für Maschinen und Geräte und arbeiten gemäß den neuen Sicherheitsfunktionen nach EN ISO 13850:2017
  • Kalibrierte Gewichte durch ein akkreditiertes Labor gemäß EN ISO / IEC 17025 – Gesetz 505/1990.
  • Möglichkeit der Erweiterung der Maschine mit diversen Finnen, Spannvorrichtungen, Temperierkammern, Roboterarbeitsplätzen …

MEZERA

FALLWERKE VIDEOS DP.3

Prüfung auf einen 100.000-J-Fallwerk

Fallschlagprüfung von Proben nach EN 10274 und ASTM E436 auf einem hochbelastbaren DP.3 High Impact Pad mit einer Schlagenergie von 100.000 J.

Haben Sie Fragen zu unseren Produkten?

Wenden Sie sich gerne an unsere Produktexperten.

Wir freuen uns auf Ihre Anfragen.

Konkrete Anfrage

–

MEZERA

Wir bieten professionelle technische Lösungen

Individuelle Herangehensweise an das Design der Maschine und der Schlagvorrichtungen …

    MEZERA

Es hängt davon ab, wie oft Sie Prüfungen durchführen. Dementsprechend kann die Maschine ergänzt oder vorbereitet werden für:

  • Manueller Betrieb – manuelles Laden und Entladen von Proben
  • Halbautomatischer Betrieb – der Bediener platziert Proben auf dem Manipulator, der in den Arbeitsbereich der Maschine eintritt. Hier wird garantiert, dass die Probe innerhalb von 10 Sekunden bricht.
  • Automatischer Betrieb – die Probe wird vom Bediener auf den Handhabungstisch gelegt, der Manipulator oder der Roboter legt die Probe in die Kühlkammer, nach der Kühlung platziert der Roboter oder der Manipulator die Probe in den Arbeitsraum der Maschine. Alternativ zur manuellen Entnahme einer Probe aus dem Arbeitsraum der Maschine kann ein Roboter mit Kamera eingesetzt werden, um die gebrochenen Proben aus dem Arbeitsraum der Maschine zu entnehmen. Das Brechen der Probe innerhalb von 10 Sekunden ist selbstverständlich.

Es hängt von Ihnen ab, für welche Variante Sie sich entscheiden.

Ganz wichtig sind die Schlagenergie und die Schlaggeschwindigkeit. Diese Parameter bestimmen, wie die Maschine aussehen wird.

Die Fallwerke der DP.3-Serie mit hoher Kapazität sind ideal zum Prüfen der folgenden Teile:

  • standardisierte Proben
  • Schienen nach GOST R 51685-2013

Fallwerken mit hoher Kapazität haben zu 100 % folgende Eigenschaften:

  • Hohe Genauigkeit
  • Rundlauf
  • Härte
  • Zähigkeit
  • Mechanischer Widerstand

Alle Vorrichtungen werden in einem 3D-CAD-INVERTOR mit detaillierter Diagnostik im FEM-Verfahren konstruiert, gefertigt und anschließend in unserem Prüflabor anspruchsvollen Tests unterzogen. Wir garantieren das Ergebnis.

Die integrierte DROPTest-S-Software ist eine intuitive Software, die Bestandteil aller DPFest-Fallwerke von LABORTECH ist. Diese Software ermöglicht es Ihnen, die Maschine mit präziser Versuchsdefinition gemäß den Vorschriften und Normen EN, ISO, DIN, ASTM, GOST zu betreiben, überwacht die Kalibrierungsmodi, sorgt für die Erfassung und Übertragung von Messdaten an einen Master-PC mit der Software DROPTest-BASIC usw .

DROPTest – BASIC – intelligente, intuitive und leistungsstarke Software, die ein Add-on-Bestandteil aller DPFest-Pads der Firma LABORTECH ist. Wir helfen Ihnen, die Produktivität und Qualität der Prüfungen in Ihren Prüfräumen und Prüflaboren zu steigern. Sie können die Durchführung Ihrer Tests rationalisieren, verfeinern und beschleunigen und Ihre Testumgebung so anpassen, dass es Bedienern leicht gemacht wird, Drehmoment und Winkel zu messen oder Torsionsermüdungstests in Abhängigkeit von der Anzahl der Umdrehungen von Proben und ganzen Produkten durchzuführen.

  • Intelligente, intuitive und leistungsstarke Software für schnelle und rationelle vertikale Aufpralltests
  • Unbegrenzte Anzahl von Prüfmethoden, modulares Bibliothekssystem für standardisierte Versuche, einfache Orientierung in vorgewählten Definitionen mit Visualisierung von Vorrichtungen – Stützen und Hämmern usw.

Sagen Sie, was Sie prüfen wollen und was Sie von der Software erwarten – wir werden das für Sie umsetzen.

MEZERA

Unsere Spezialisten sind in der Lage, eine Maschine oder ein automatisiertes System mit einem hohen Maß an Qualität und Einzigartigkeit kundenspezifisch zu entwerfen und herzustellen. Bei der Konstruktion von Vorrichtungen beginnt die Optimierung oft mit Details und in 3D-STEP-Formaten oder DWF-Viewern. Bei der Entwicklung von LABORTECH-Produkten legen wir großen Wert auf die Qualität, das Design und die Erschwinglichkeit unserer Produkte. Bei der Konstruktion von Maschinen und Anlagen achten wir auf minimale Umweltbelastung und ÖKODESIGN gemäß der Norm ČSN EN ISO 14001:2016. In einem Test- und Kalibrierzentrum überprüfen wir die Genauigkeit, Zuverlässigkeit, Langlebigkeit und mechanische Beständigkeit unserer Maschinen.

MEZERA

MODULARE LÖSUNG FÜR Grossfallwerke DP.3

Kundenspezifische Lösungen – Einzigartigkeit bis ins Detail!

MEZERA

TABELLE DER TECHNISCHEN PARAMETER Serie DP.3 bis 60 000J

  • Technische Daten
  • Produktcode
  • Messbereich
  • Aufprallgeschw.
  • Fallhöhenbereich
  • Positionswiederholbar..
  • Gewichte
  • Maschinengewicht
  • Farbkombination
  • Maschinenhöhe – A
  • Maschinenbreite – B
  • Maschinentiefe – C
  • Netzspannung
  • Stromverbrauch der M.
  • Einheiten
  • –
  • J
  • m/s
  • mm
  • mm
  • kg
  • kg
  • RAL
  • mm
  • mm
  • mm
  • V / Hz
  • kVA
  • DPFest 20k
  • 1.04031021
  • 118 – 20 000
  • 1,98 – 7,03
  • 200 – 2500
  • 1
  • 60 – 810
  • 6120
  • 1015, 5015, 1021
  • 4860
  • 1200
  • 1230
  • 3×400 / 50
  • 8,5
  • DPFest 40k
  • 1.04031121
  • 118 – 40 000
  • 1,98 – 9,01
  • 200 – 4150
  • 1
  • 60 – 990
  • 6840
  • 1015, 5015, 1021
  • 6950
  • 1200
  • 1230
  • 3×400 / 50
  • 8,5
  • DPFest 60k
  • 1.04030017
  • 118 – 60 000
  • 1,98 – 9,87
  • 200 – 4970
  • 1
  • 60 – 1230
  • 10800
  • 1015, 5015, 1021
  • 8560
  • 1800
  • 1800
  • 3×400 / 50
  • 12

TABELLE DER TECHNISCHEN PARAMETER Serie DP.3 von 80 000 bis 120 000J

  • Technische Daten
  • Produktcode
  • Messbereich
  • Aufprallgeschw.
  • Fallhöhenbereich
  • Positionswiederholbar.
  • Gewichte
  • Maschinengewicht
  • Farbkombination
  • Maschinenhöhe – A
  • Maschinenbreite – B
  • Maschinentiefe – C
  • Netzspannung
  • Stromverbrauch der M.
  • Einheiten
  • –
  • J
  • m/s
  • mm
  • mm
  • kg
  • kg
  • RAL
  • mm
  • mm
  • mm
  • V / Hz
  • kVA
  • DPFest 80k
  • 1.04030117
  • 294 – 80 000
  • 2,42 – 9,87
  • 300 – 4970
  • 1
  • 100 – 1640
  • 14200
  • 1015, 5015, 1021
  • 8560
  • 1800
  • 1800
  • 3×400 / 50
  • 12
  • DPFest 100k
  • 1.04030217
  • 294 – 100 000
  • 2,42 – 9,87
  • 300 – 4970
  • 1
  • 100 – 2060
  • 16200
  • 1015, 5015, 1021
  • 8560
  • 1800
  • 1800
  • 3×400 / 50
  • 12
  • DPFest 120k
  • 1.04030519
  • 294 – 120 000
  • 2,42 – 9,87
  • 300 – 4970
  • 1
  • 100 – 2460
  • 18800
  • 1015, 5015, 1021
  • 8560
  • 1800
  • 1800
  • 3×400 / 50
  • 12

MEZERA

GRUNDLEGENDES STEUERSYSTEM

Intuitive Fallwerksteuerung mit höchster Sicherheit und DROPTest-S Software

MEZERA

  • Benutzer und Berechtigungen – Sicherheit auf höchstem Niveau – ermöglicht dem Manager der Prüfeinrichtung, Berechtigungen zur Nutzung des Geräts zu konfigurieren, vollständige Berechtigungen zu erteilen und bei Bedarf den Zugriff mithilfe von Leser-Anwesenheitskarten einzuschränken.
  • Integrierter Sicherheitsalarm – IMPACT-S ist ein vollständig geschlossenes System mit genauer Fehlerüberwachung. Jeder Fehler hat 3 Zustände: I (kommend), A (Quittierung) und O (gehend). Das heißt, wann der Fehler aufgetreten ist, wann er quittiert wurde und wann er nicht mehr aktiv war.
  • UPC serienmäßig – dank integrierter Quellensicherung sind Ihre Ergebnisse auch bei einem ungeplanten Stromausfall oder aus anderen Gründen immer sicher gespeichert.
  • Die integrierte DROPTest-S-Software ist eine intuitive Software, die Bestandteil aller DPFest-Fallwerke von LABORTECH ist. Diese Software ermöglicht den Betrieb des Schlaggerätes mit präziser Prüfdefinition nach Vorschriften und Normen EN, ISO, DIN, ASTM, GOST, überwacht die Kalibriermodi, sorgt für die Erfassung und Übertragung der Messdaten an einen Master-PC mit Software DROPTest-BASIC, etc.
