H.5 – Dynamische servohydraulische Prüfmaschinen Baureihe 01
Dynamische servohydraulische Prüfmaschinen Serie H. 5 Serie 01 in vertikaler Ausführung bis 500 kN mit Servozylinder in Traverse sind ausgelegt für Ermüdungsprüfungen bei niedrigen und hohen Lastwechselzahlen, Bruchzähigkeit, Rissausbreitung usw. Diese Maschinenserie zeichnet sich durch eine hohe Rahmensteifigkeit und mechanische Beständigkeit aus. Die Reichweite einer bestimmten Maschine hängt vom dynamischen Hub und der Frequenz ab. Aus diesen Parametern wird ein spezifischer Prüfaufbau abgeleitet, der aus einem Prüfrahmen, einem Servo-Hydraulikzylinder und einem Hydraulikaggregat der HAD-Reihe besteht.
Download:
MEZERA
Hauptmerkmale der H.5 Serie 01 mit Servozylinder im Querhaupt
MEZERA
MEZERA
MEZERA
MEZERA
- Ständerkonstruktion mit hoher axialer Steifigkeit und mechanischer Beständigkeit.
- Verlängerungsmöglichkeit des Prüfrahmens durch automatisches elektrohydraulisches Verschieben und Spannen der Traverse
- Garantierte Systemausrichtung gemäß ASTM E 1012.
- Integrierter Servozylinder in der Mitteltraverse der Maschine für Drücke von 210 oder 280 bar.
- Versuchssteuerung durch Proportional- oder Servoventil mit der Möglichkeit der Steuerung im Kraft- und Positionskreis.
- Vollständiges Auswertungs- und Testmanagement wird durch die Test & Motion Materialtestsoftware – DYNPACK – bereitgestellt.
- Kraftaufnehmer in der oberen Traverse in der Genauigkeitsklasse nach EN ISO 7500-1, ASTM E4 mit der Möglichkeit der Linearisierung.
- Leistungsstarke Kompakt-Hydraulikaggregate der HAD-Serie mit niedrigem Geräuschpegel dank PAC-System
- Diagnose des Hydraulikaggregats HALT 18 gesteuert durch TOUCH LCD SIEMENS als Standard
- Die Maschinen der H.5-Serie entsprechen allen oben genannten EG-Richtlinien für Maschinen und Geräte und arbeiten gemäß den neuen Sicherheitsfunktionen nach EN ISO 13850-SIL 1 / PL.
- Die Steuerung der Maschine erfolgt über eine Mess- und Regelelektronik der EDCi-Serie mit einer Abtastfrequenz von 10 kHz. Analogsignal-Auflösungspegel ± 250.000 Teilungen (20 ms).
- Vorbereitung zur Integration des Mess- und Einstellgeräts BENTROD zur Auswertung und Optimierung der Rundlauf- und Kantenfluchtkorrektur nach ASTM E1012
- Integration von hydraulischen Spannbacken mit Keilklemmung oder diversen Vorrichtungen nach Norm etc.
- Hochpräzise Prüfungen mit Temperaturkammer oder Hochtemperaturofen
MEZERA
VIDEOS zu Dynamische Prüfmaschinen der LabTest H.5 Serie 01
Dynamische Prüfung von Stoßdämpfern für Eisenbahnen
Die dynamische Prüfung von Stoßdämpfern in unterschiedlichen dynamischen Zyklen mit unterschiedlichen Prüfamplituden garantiert eine 100%ige Prüfung der Stoßdämpferfunktion.
Installation von Prüfadaptern in einer Hochtemperaturkammer
Vorbereitung von Zubehör für Zugversuche in einer Hochtemperaturkammer bis 1200 °C nach EN ISO 6892-2 mit berührungslosem Extensometer ONE1
Dynamische Lebensdauerprüfung von Lastfedern
Prüfmaschinen der LABORTECH H.5-Serie können gemäß GMW 14656 auf Konformität getestet und bewertet werden. Diese Norm beschreibt die Anforderungen von GM an Materialien, Herstellungsverfahren und Beschichtungen, die bei der Herstellung von Automobilfedern und Blattfedern verwendet werden.

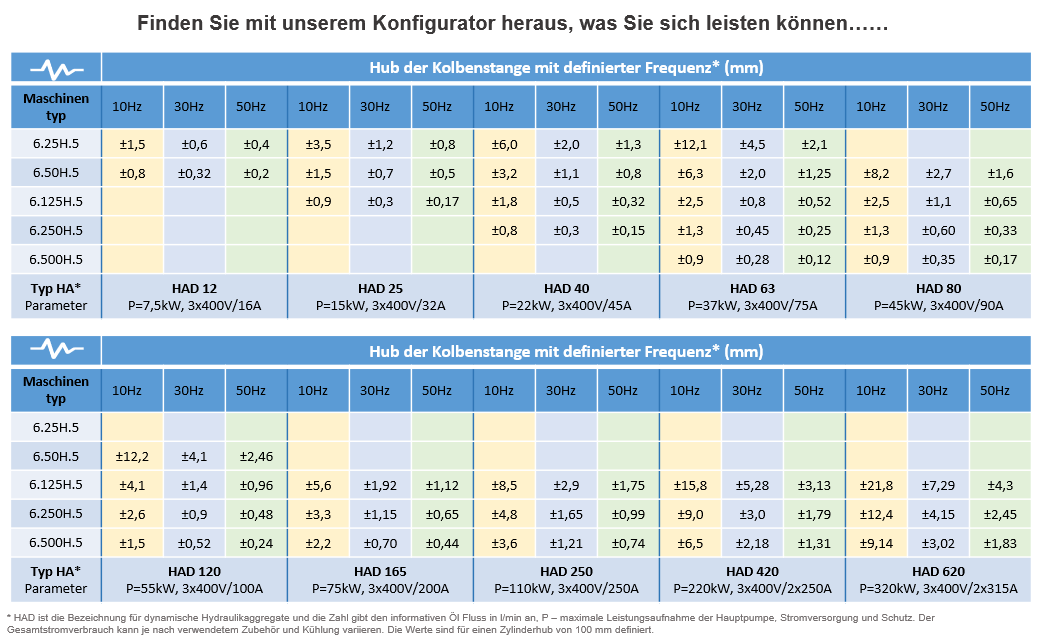

Finden Sie die Parameter Ihres eigenen dynamischen Prüfsets heraus!
Alle von uns angebotenen HAD-Hydraulikaggregate sind geräuscharm.
MEZERA
Haben Sie Fragen zu unseren Produkten?
Wenden Sie sich gerne an unsere Produktexperten.
Wir freuen uns auf Ihre Anfrage.
–
MEZERA
PRÜFUNG AUF LABTEST H.5 MASCHINEN MIT VERSCHIEDENEM ZUBEHÖR
Versuche mit Extensometern und Messsonden
Versuche mit Extensometern und Messsonden Zugversuch mit Extensometern nach DIN EN ISO 9513, DIN EN ISO 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466, etc
Prüfungen mit verschiedenen Vorrichtungen und Spannbacken
Verschiedene Arten von Spannbacken und Prüfvorrichtungen zur Befestigung und dynamischen Prüfung von Metallen, Kohlenstoff, Kunststoffen, Laminaten etc. für dynamische Zug-, Druck- und Biegeprüfungen nach EN ISO 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 usw.
Test mit Hochtemperaturofen und Temperaturkammer
Hochtemperatur-Zug- und Druckprüfungen nach DIN EN ISO 6892-2 Methode A1, DIN EN ISO 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 etc.
MEZERA
Grundaufbau einer dynamischen Prüfmaschine
Konzentrieren Sie sich auf diese 3 grundlegenden Maschinenteile…
Maschinenrahmen – Servozylinder – Kantenausrichtungskorrekturen
Maschinenrahmen
Überlegen Sie sich zunächst, was Sie testen möchten. Wählen Sie nach dieser Überlegung das Maschinengestell – Serie 00 oder Serie 01.
Wenn Sie eine hohe Anpassungshäufigkeit des Arbeitsraums benötigen, ergänzen Sie die Maschine mit einer automatischen elektrohydraulischen Verstellung und Klemmung der Traverse

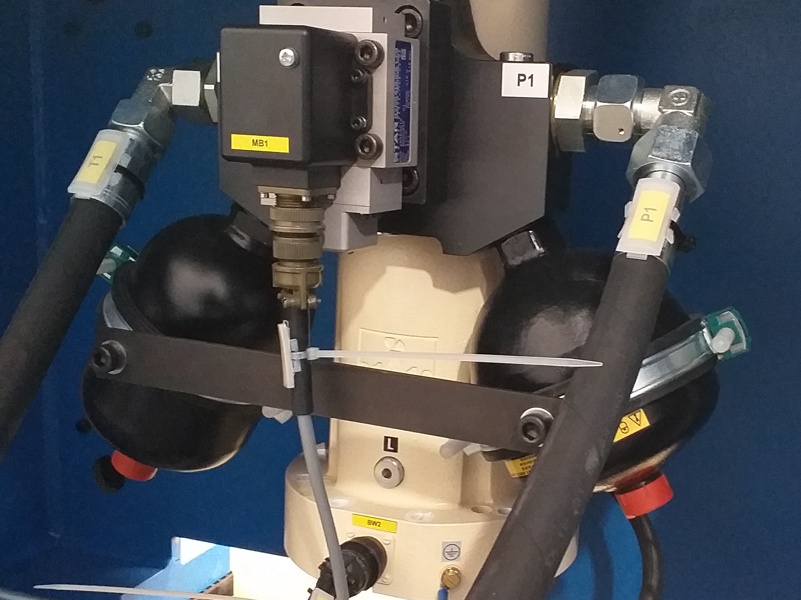

Hydraulischer Servozylinder
Für die H.5 Serie 00 wird eine maximale Kolbenstangenhubhöhe von 100 mm empfohlen. Es hängt auch davon ab, welchen HA Sie aus der vorherigen Tabelle gewählt haben und ob Sie einen klassischen dynamischen Dichtring oder eine hydrostatische Kolbenstangenführung für höhere Seitenlasten am Servozylinder bevorzugen.
Koaxialität
Wollen Sie ganz sicher sein? Verwenden Sie das BENTROD Mess- und Einstellgerät zur Bewertung und Optimierung der Rundlauf- und Kantenausrichtungskorrektur gemäß ASTM E1012, GES400 (NADCAP), GE450 und ISOTC 164SC5WG11
Auswahl der Hydraulikeinheit inklusive Diagnose
HA(Hydraulikaggregat) -Auswahl
HA ist als kompakte hydraulische Druckeinheit für Ermüdungsversuche mit Wasser- oder Luftkühlung konzipiert.
HA ausgestattet mit Steuerungssystem HALT 18 – Diagnose SIEMENS mit Systemüberwachung von Zuständen, Drücken und Wartungsintervallen über Touch-LCD. PRÜFMASCHINENPRÜFMASCHINEN
Lärm
Die Möglichkeit der Abdeckung von HA wird durch eine spezielle Antischallabdeckung PAC <72 dB ermöglicht. Die einfache Zugänglichkeit von allen Seiten über Schnellkupplungen ermöglicht eine einfache Handhabung rund um den HA (Filterwechsel, Ölwechsel usw.). Dank der Silent-Block-Aufhängung kann der HA direkt auf dem Prüfraumboden platziert werden.
Hydraulischer Anschluss
Die Verbindung zwischen dem HAD-Hydraulikaggregat und dem Maschinenrahmen erfolgt mit dem VOSSFORM-System inklusive Druckprüfung. Ölflecken und Leckage haben keine Chance.
Geeignete Auswahl von Steuergerät und Testsoftware inkl. Modulen
Mess- und Steuerelektronik
EDCi Steuerelektronik mit Synchronisation aller Mess- und Steuerkanäle in Echtzeit mit einer Abtastfrequenz von 10kHz.
Wählen Sie die Fernbedienung der Serie RMCi7 oder RMCi8 mit OLED-Display und integriertem CENTRAL STOP. PRÜFMASCHINENP PRÜFMASCHINENPRÜFMASCHINENRÜFMASCHINEN
Grundparameter der Elektronik
Analogsignal-Auflösungspegel ± 250.000 Teilungen (20 ms). Interne Frequenz 64 Bit, Datenerfassung 32 Bit, AD 24 Bit, Arithmetik, Abtastfrequenz 10 kHz. Integrierte RS232 für VIDEO-Extensometer. PC-Anschluss – Ethernet 10/100 Mbit, USB 2.0. PRÜFMASCHINENPRÜFMASCHINEN PRÜFMASCHINENPRÜFMASCHINEN PRÜFMASCHINENPRÜFMASCHINEN
Maschinensteuerung und Versuchsauswertung
Test & Motion + Software – DYNPACK – intuitive Software für dynamische Langzeitversuch, in die begeistern wird. Sie müssen lediglich die Versuchsmodule nach den vorgegebenen Prüfstandards auswählen und können die Proben testen.
MEZERA
Software Test&Motion+ – DYNPACK
Intuitive Software für dynamische Langzeittests, die Sie begeistern werden…
Test & Motion + – DYNPACK – intelligente, intuitive und leistungsstarke Software, mit der Sie die Produktivität und Prüfqualität in Ihren Prüfräumen und Prüflabors steigern können. Sie können Ihre Tests rationalisieren, verfeinern und beschleunigen und Ihre Testumgebung anpassen, um es Bedienern zu erleichtern, die mechanischen Eigenschaften von Materialien in einem dynamischen einachsigen oder mehrachsigen Testmodus mit Unterstützung für EN, ISO, DIN, ASTM und GOST-Standards messen.
BENTROD-System
Eine Lösung, die die Koaxialität eines dynamischen Systems präzise und einfach einstellen kann…
Die Prüflastrahmen der LABORTECH H.5-Serie weisen eine hervorragende Steifigkeit und Ausrichtung auf, wodurch die Biegespannung minimiert wird, um die Prüfgenauigkeit zu erhöhen und Datenstreuung zu reduzieren. Die richtige Ausrichtung verhindert Biegespannungen außerhalb der Achse, die die Probe beeinträchtigen können (Probennahme und Produktion sind sehr teuer) oder die resultierenden Daten werden verzerrt und daher unbrauchbar. BENTROD Mess- und Einstellgerät zur Auswertung und Optimierung der Rundlauf- und Kantenkorrektur von Fluchtungsfehlern (Klemmungen) von Spannbacken für statische und dynamische Prüfmaschinen nach ASTM E1012, GES400 (NADCAP), GE450 und ISOTC 164SC5WG11
