Hydraulické agregáty a komponenty

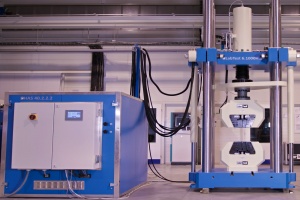

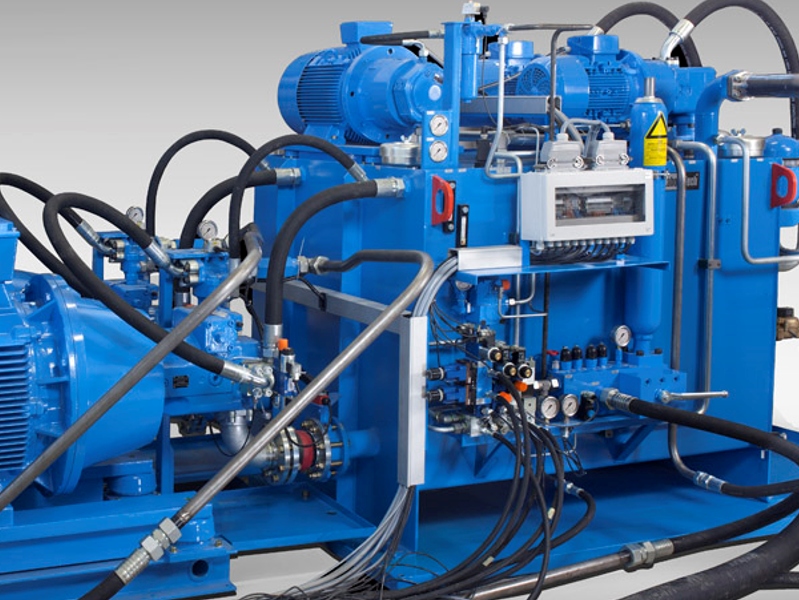

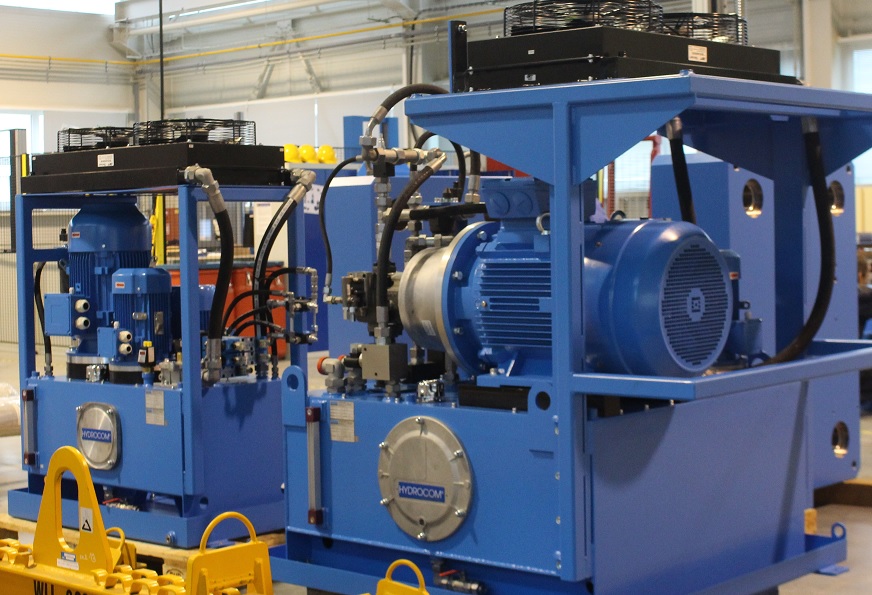

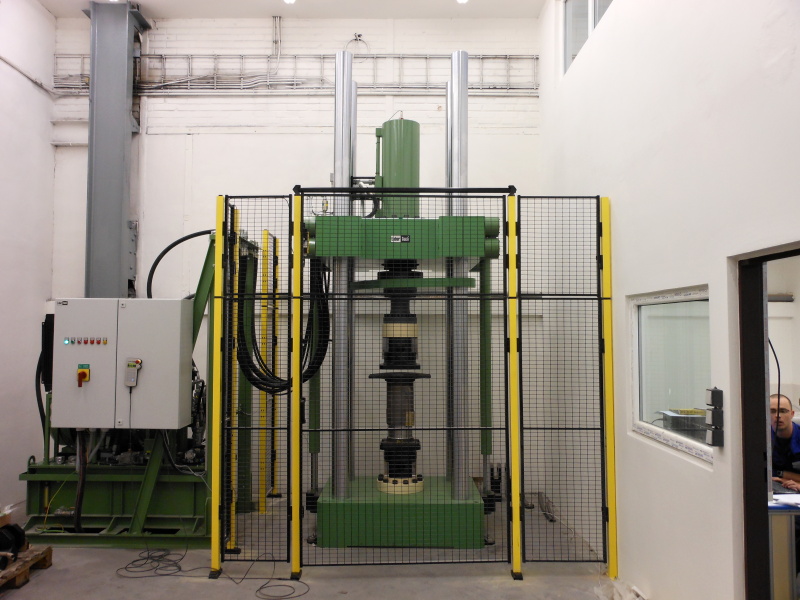

Hydraulické agregáty a servo válce firmy LABORTECH jsou navrženy tak, aby splňovaly ty nejnáročnější požadavky servohydraulických zkušebních strojů a systémů. Naše hydraulické agregáty dělíme do několika kategorií a to:

HAS – Hydraulické agregáty určené pro statické zkoušky pracující s konstantním tlakem 350 bar,

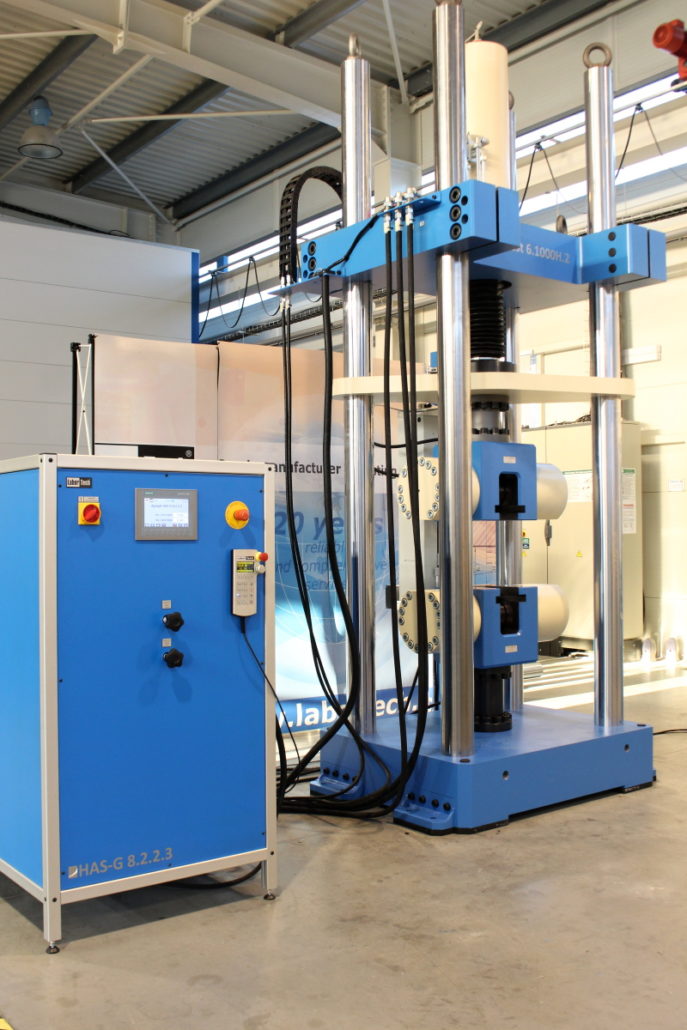

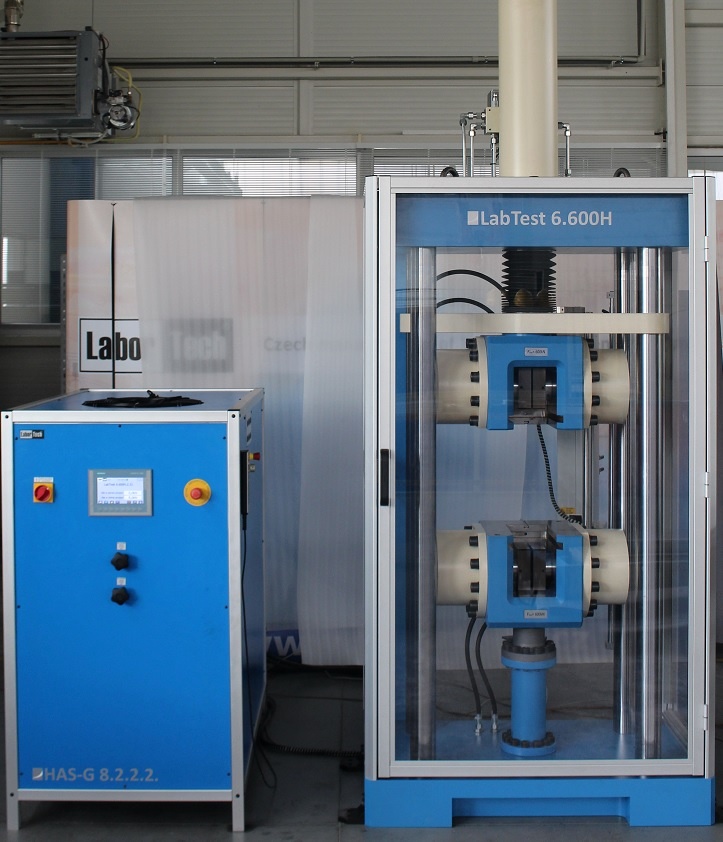

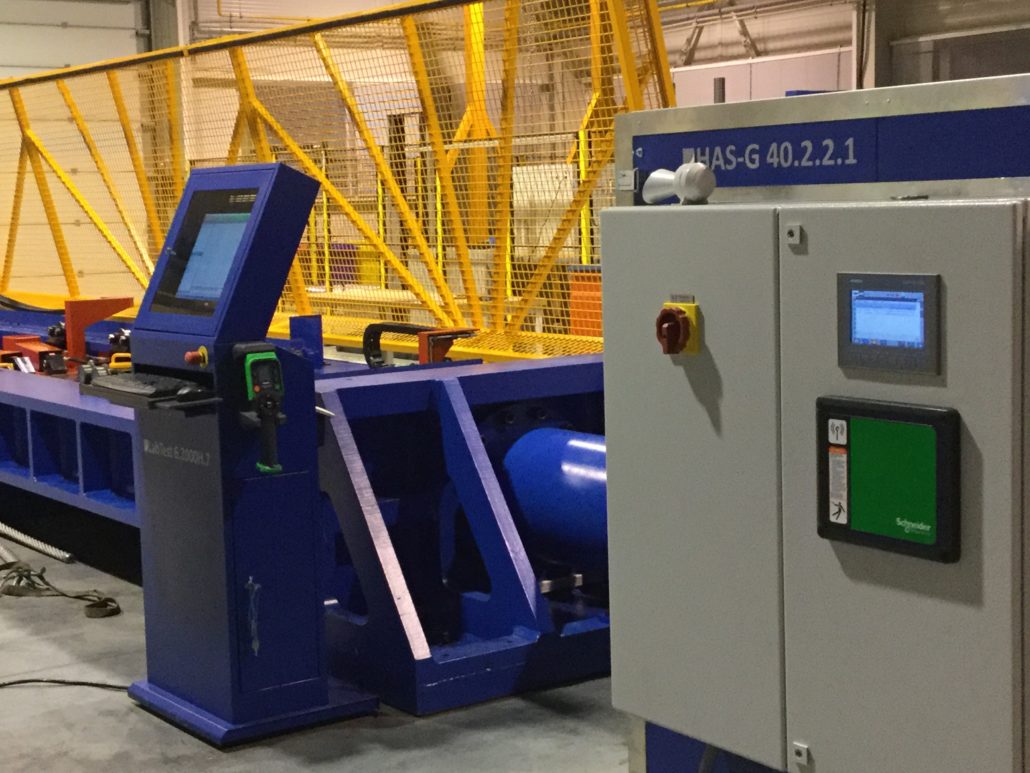

HAS-G – Hydraulické agregáty určené pro statické zkoušky a pracující s konstantním tlakem 350 bar a tlakem pro hydraulické čelisti 160, 350 nebo 480 bar.

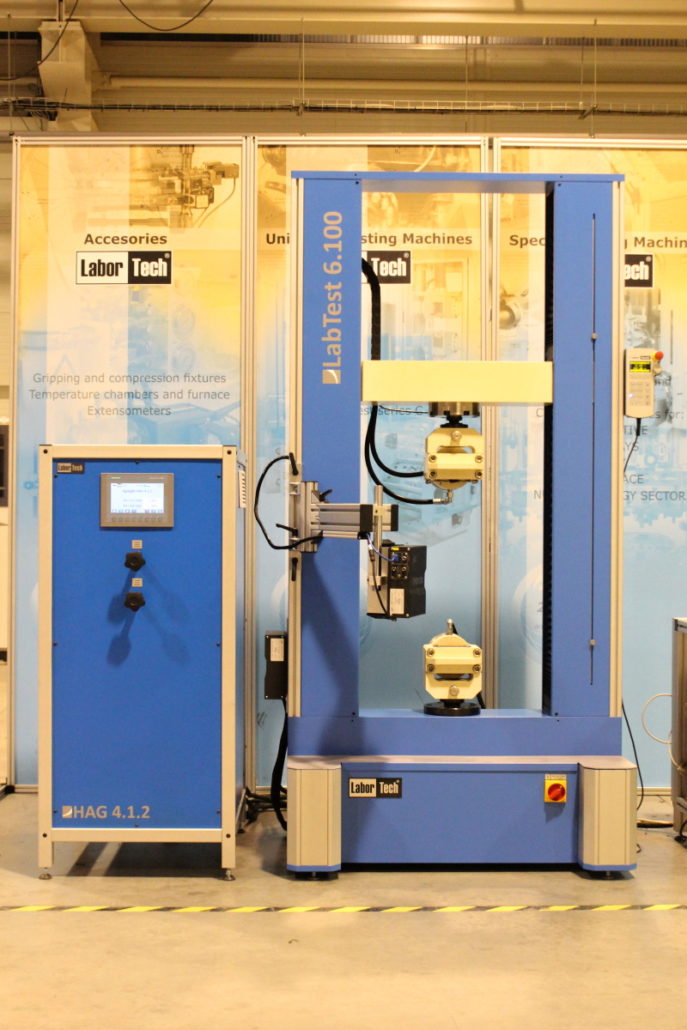

HAG-H hybridní hydraulické agregáty pro hydraulické čelisti 160, 350 nebo 480 bar.

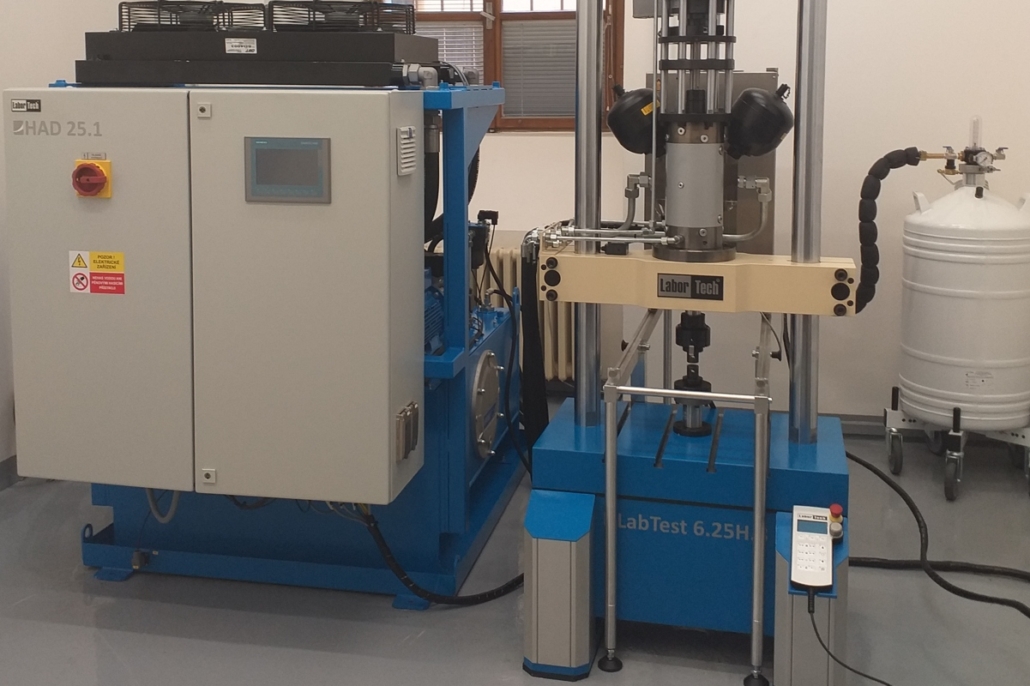

HAD – Hydraulické agregáty určené pro dynamické zkoušky pracující s konstantním tlakem 210 nebo280 bar.

Všechny námi vyráběné modifikace hydraulických agregátů jsou navrženy tak, ať splňují ty nejnáročnější podmínky na

ekologii, hlučnost a servisní nenáročnost.

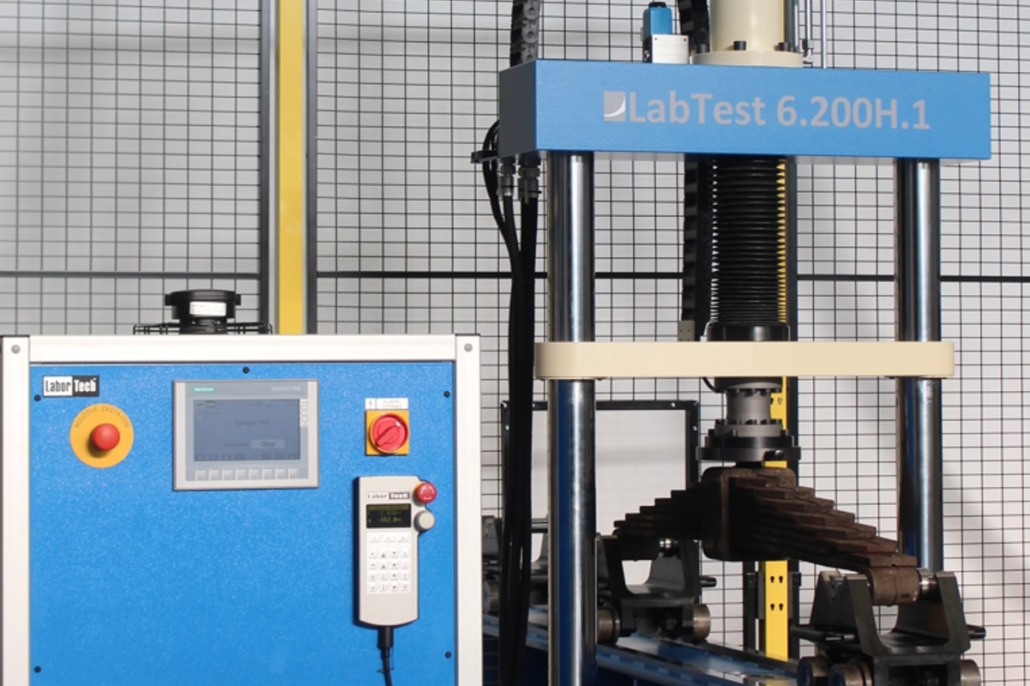

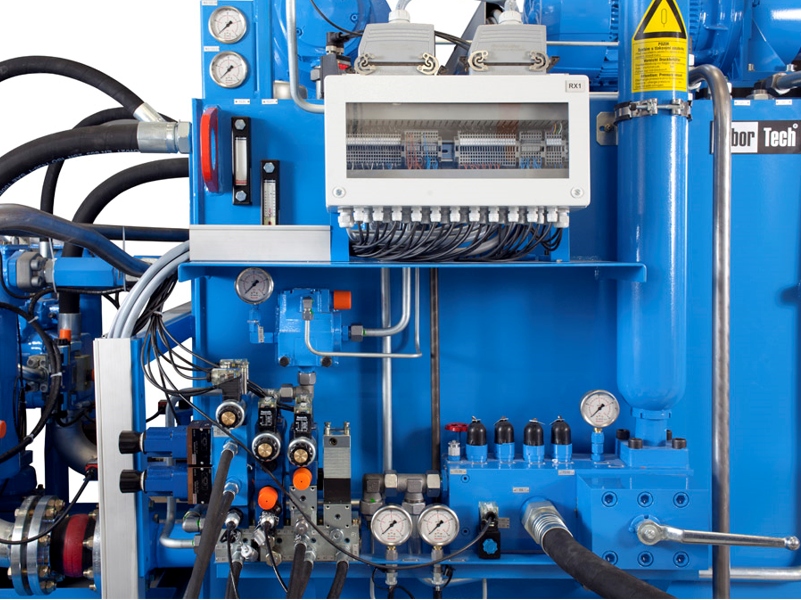

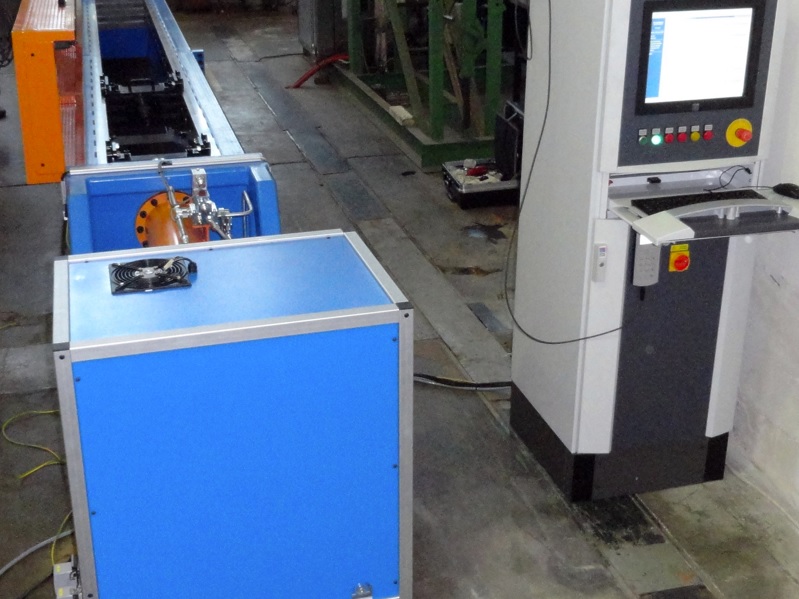

HAS – HYDRAULICKÉ AGREGÁTY URČENÉ PRO STATICKÉ ZKOUŠKY

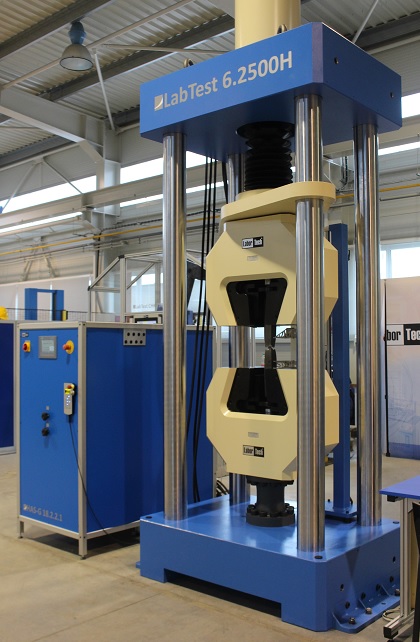

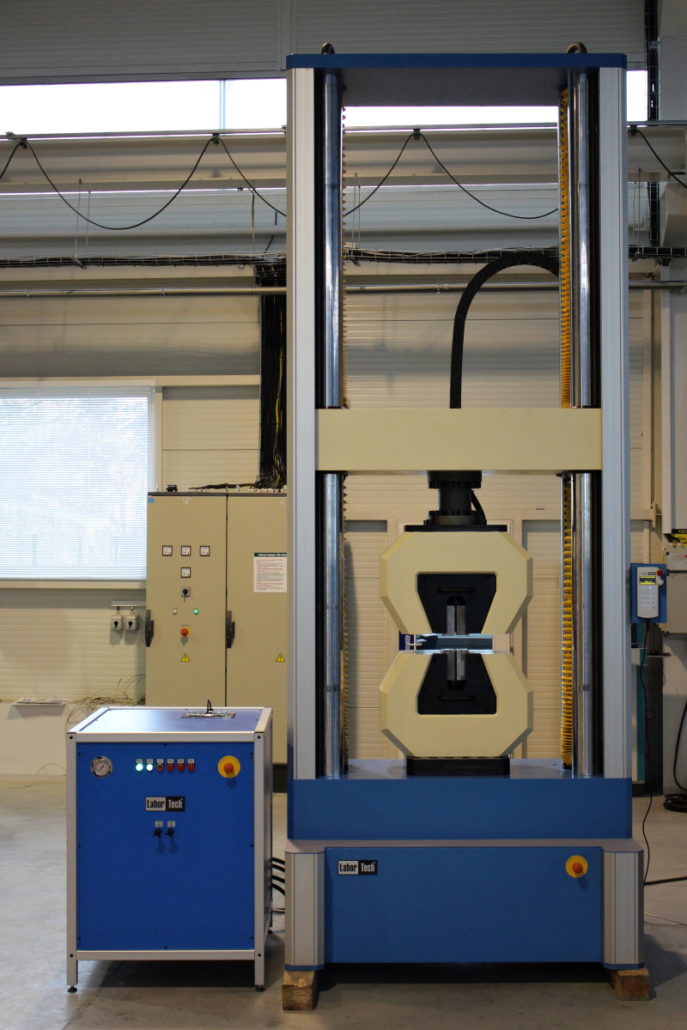

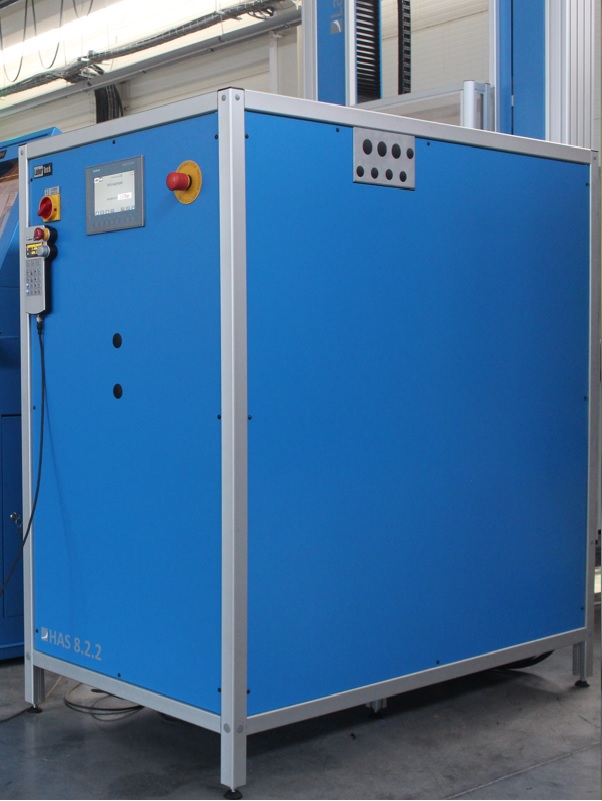

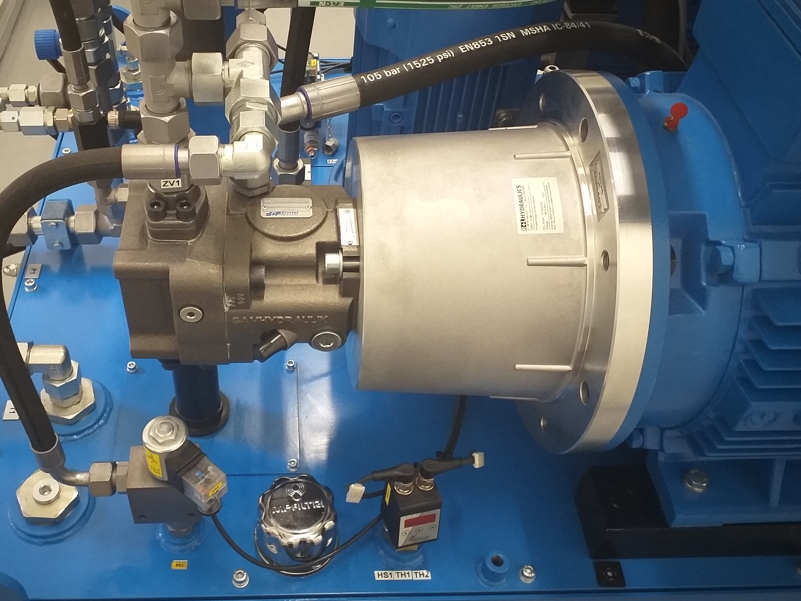

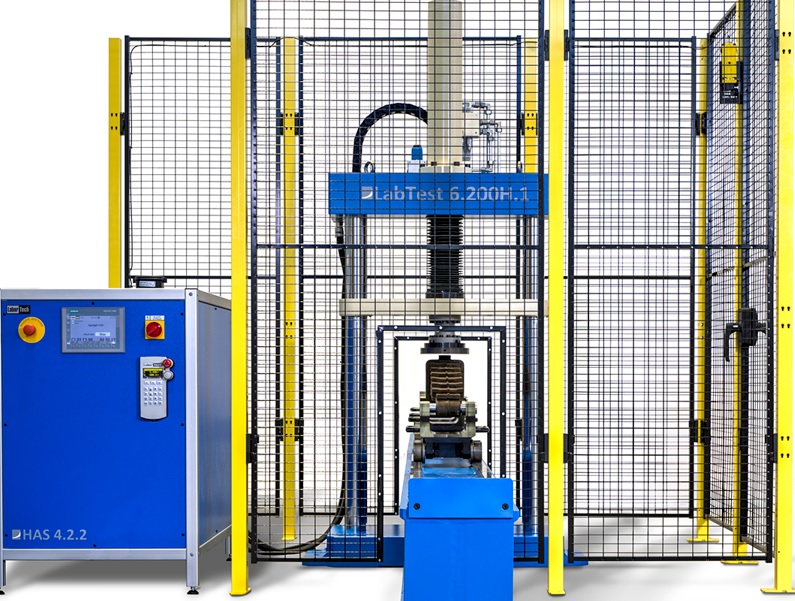

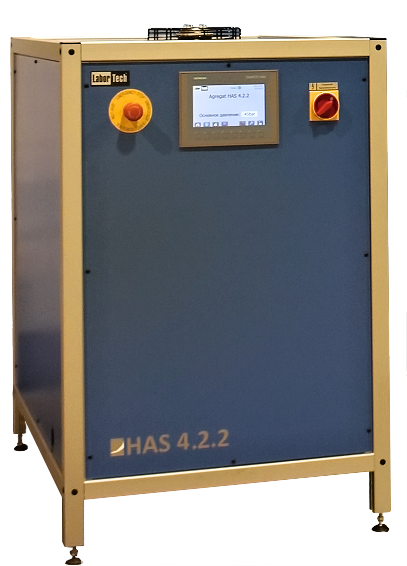

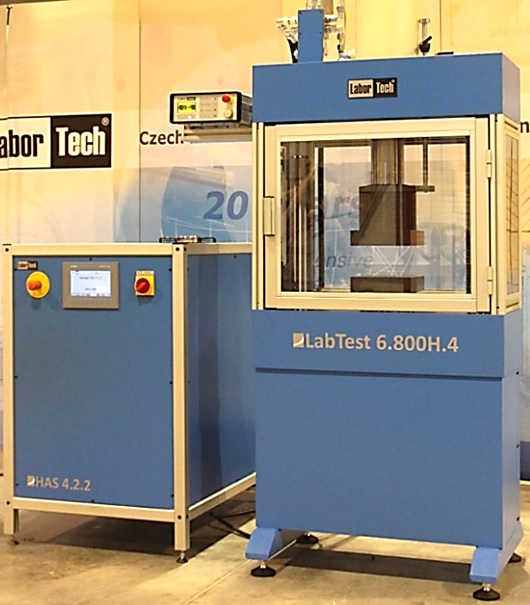

Hydraulické agregáty určené pro statické zkoušky pracující s konstantním tlakem 350 bar a průtoky 4,8,20 a 40l/min. Asynchronní motor pohání samonasávací čerpadlo s konstantním tlakem. Hydraulická kapalina prochází přes pojistný tlakový ventil a na výstupu přes výstupní tlakový filtr s elektrickou indikací zanesení do hydraulického válce opatřeného rozdělovačem tlaku a průtoku a servo ventilem MOOG. Jako chladící jednotka v odpadní větvi nebo samostatném okruhu (podle typu HA) je použit vzduchový ventilátor s řízenými otáčkami.

Hlavní výhody a vlastnosti:

Řízené hydraulické čerpadlo s konstantním tlakem a řízeným průtokem z proporcionálního ventilu.
Přesný a konstantní tlak bez pulsování
Protihlukový kryt v základu HA zaručuje hlučnost nižší než 62 dB.
Anti vibrační nožky pohlcují více jak 40% vibrací HA.
Integrovaná olejová odkapová vana s hladinovým snímačem oleje

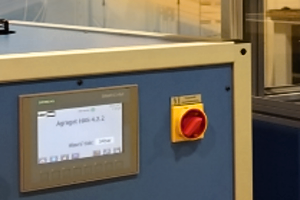

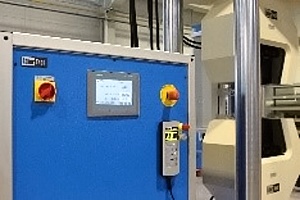

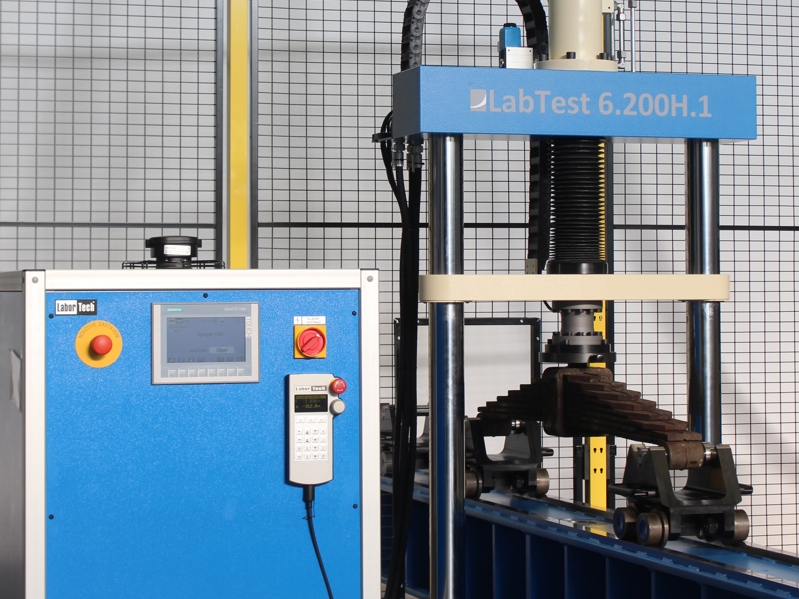

Monitorovací a řídící jednotka HALT s LCD displejem a PLC SIMATIC s monitorováním tlaku oleje ve všech okruzích.

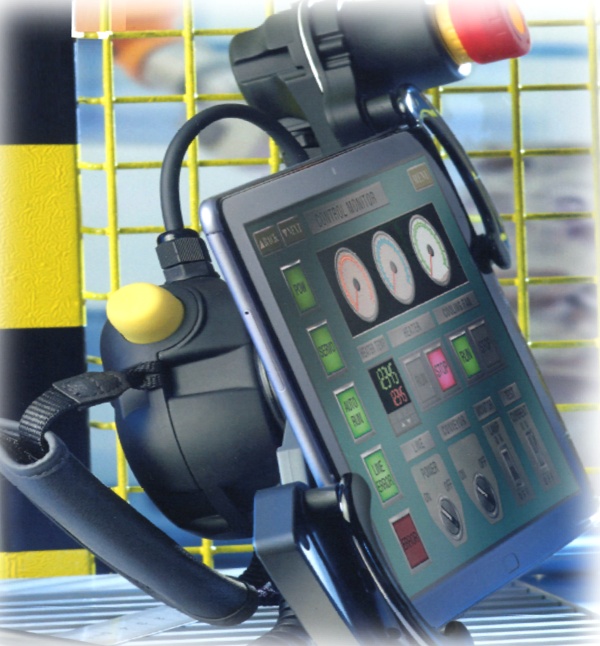

Řízení HA z rozvaděče nebo z ovládače RMCi.
Propojení mezi HA a hydraulickým válcem je zajištěno hydraulickými hadicemi – do 5 m.

Download:

Click here to add your own text

Další informace:

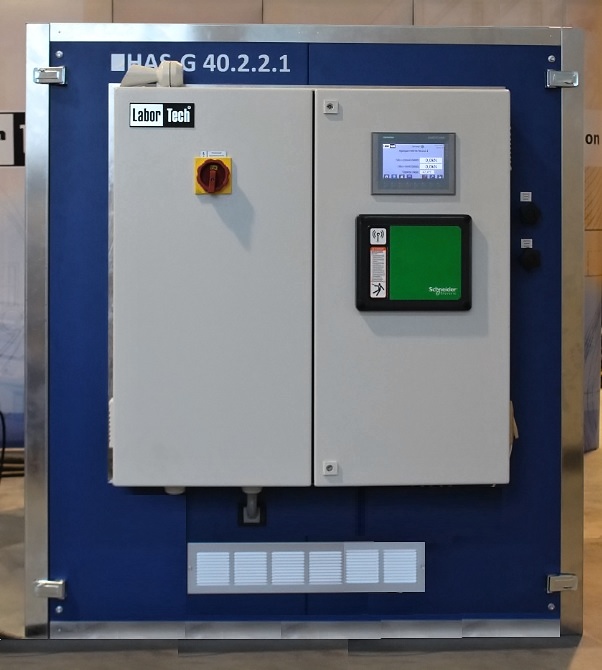

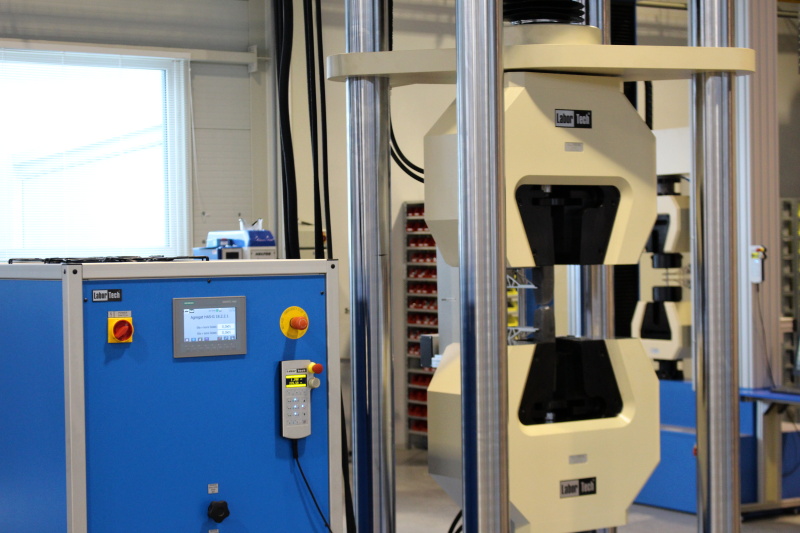

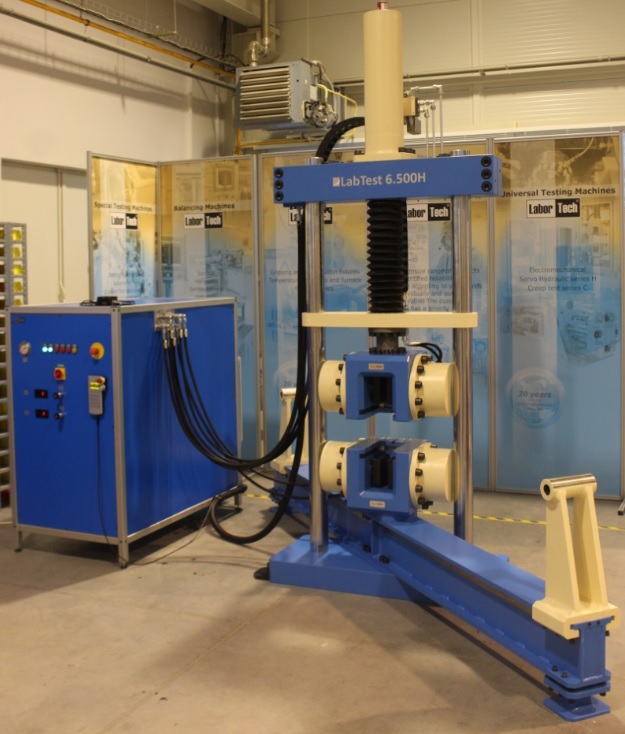

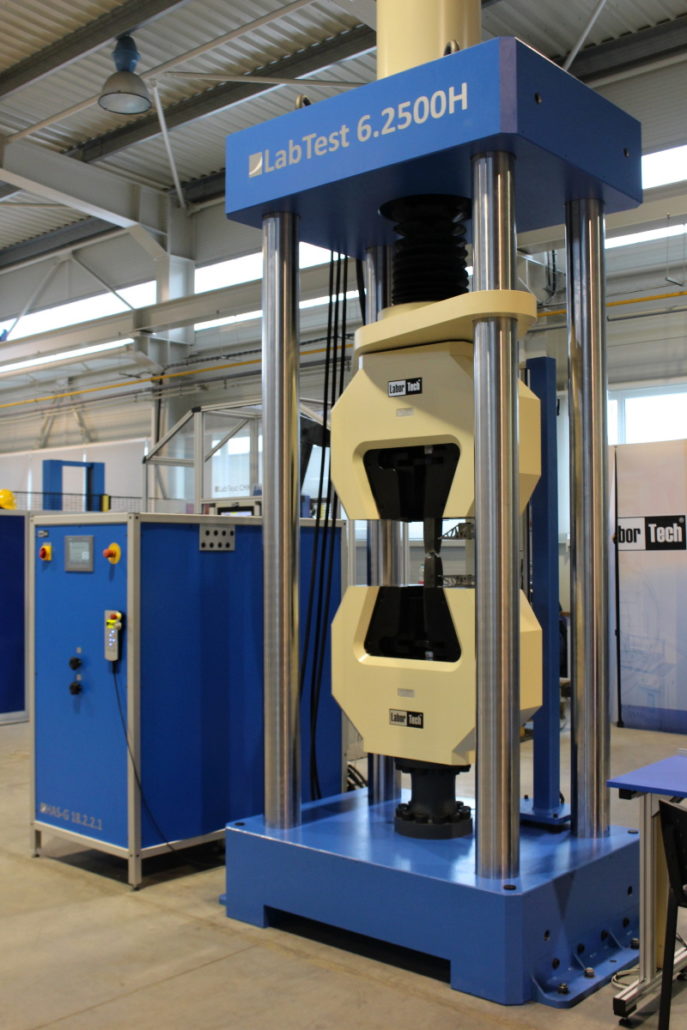

HAS-G – HYDRAULICKÉ AGREGÁTY URČENÉ PRO STATICKÉ ZKOUŠKY A HYDRAULICKÉ ČELISTI

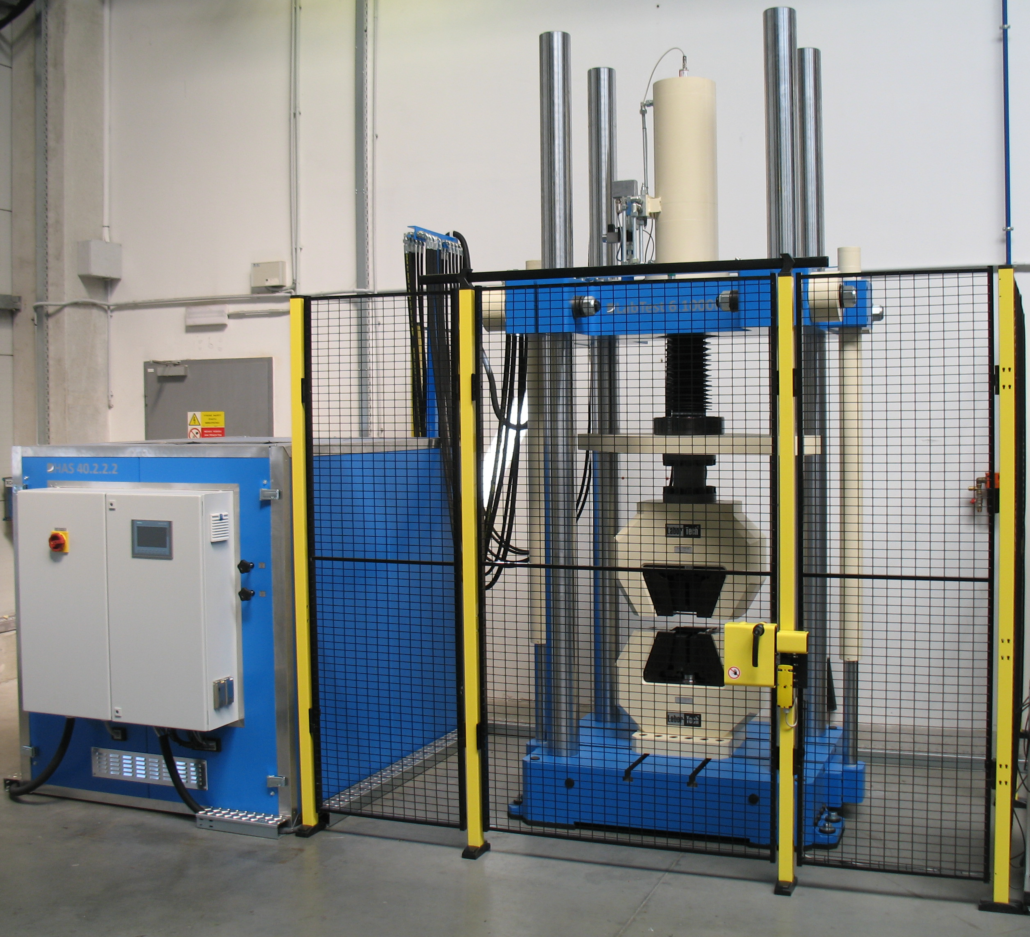

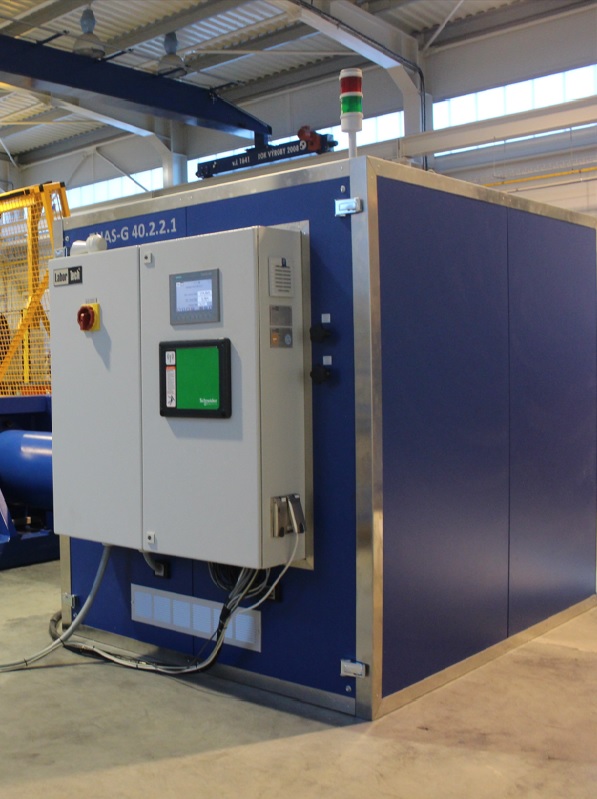

Hydraulické agregáty určené pro statické zkoušky pracující s konstantním tlakem 350 bar a průtoky 4, 8, 20 a 40l/min tlakem pro hydraulické čelisti 160, 350 nebo 480 bar. Asynchronní motor pohání samonasávací čerpadlo s konstantním tlakem. Hydraulická kapalina prochází přes pojistný tlakový ventil a na výstupu přes výstupní tlakový filtr s elektrickou indikací zanesení do hydraulického válce opatřeného rozdělovačem tlaku a průtoku a servo ventilem MOOG. Okruh hydraulických čelistí je tvořen samostatným čerpadlem, asynchronním motorem a příslušnými hydraulickými prvky zabezpečujícími správnou kontrolu a řízení tlaku do čelistí. Tlak v čelistech je řízen ručně nebo automaticky (jako option) z čela HA a je převeden a indikován na LCD displeji jednotky HALT 16 v kN. Jako chladící jednotka v odpadní větvi nebo samostatném okruhu (podle typu HA) je použit vzduchový ventilátor s řízenými otáčkami.

Hlavní výhody a vlastnosti:

Řízené hydraulické čerpadlo s konstantním tlakem a řízeným průtokem z proporcionálního ventilu.
Integrovaný samostatný hybridní hydraulický okruh pro řízení a nastavení hydraulických čelistí.
On-line regulace a zobrazení přítlačné síly v jednotlivých čelistech na LCD displeji v kN.
Protihlukový kryt v základu HA zaručuje hlučnost nižší než 62 dB.
Anti vibrační nožky pohlcují více jak 40% vibrací HA.
Integrovaná olejová odkapová vana s hladinovým snímačem oleje
Monitorovací a řídící jednotka HALT s LCD displejem a PLC SIMATIC s monitorováním tlaku oleje ve všech okruzích.
Řízení HA z rozvaděče nebo z ovládače RMCi.
Propojení mezi HA a hydraulickým válcem je zajištěno hydraulickými hadicemi – do 5 m.

Download:

Click here to add your own text

Další informace:

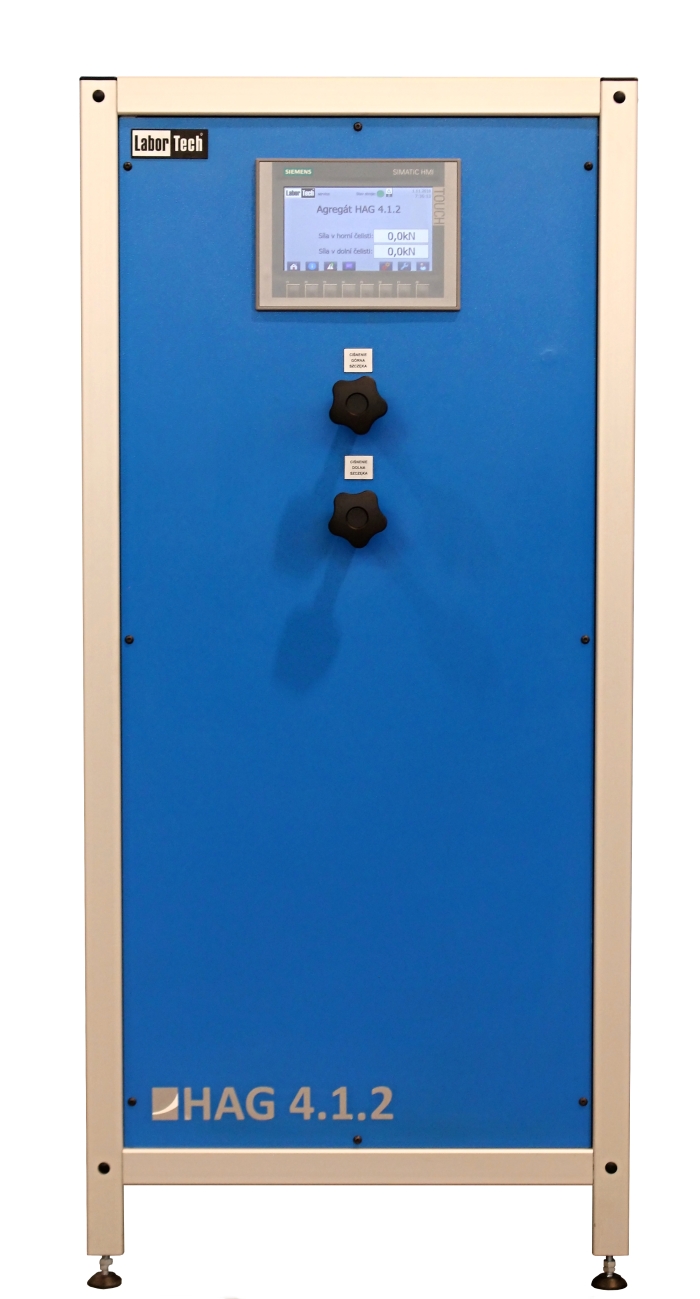

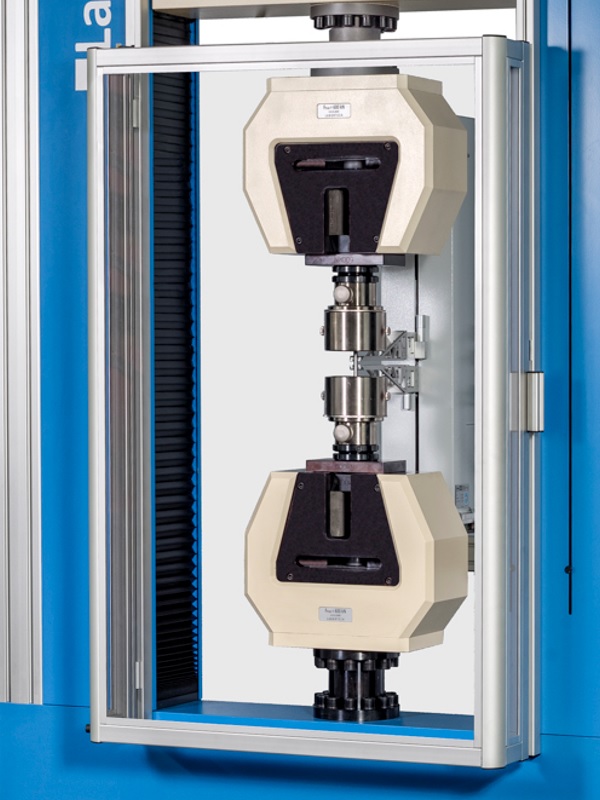

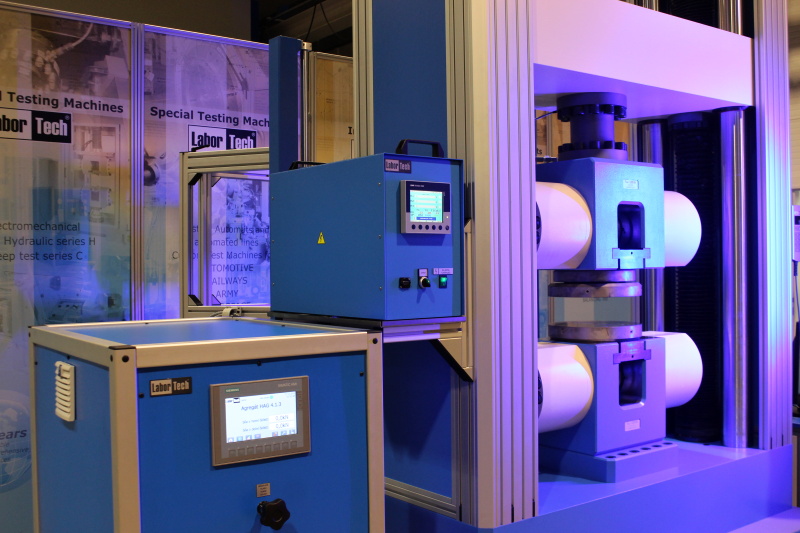

HAG – HYBRIDNÍ HYDRAULICKÉ AGREGÁTY URČENÉ PRO HYDRAULICKÉ ČELISTI

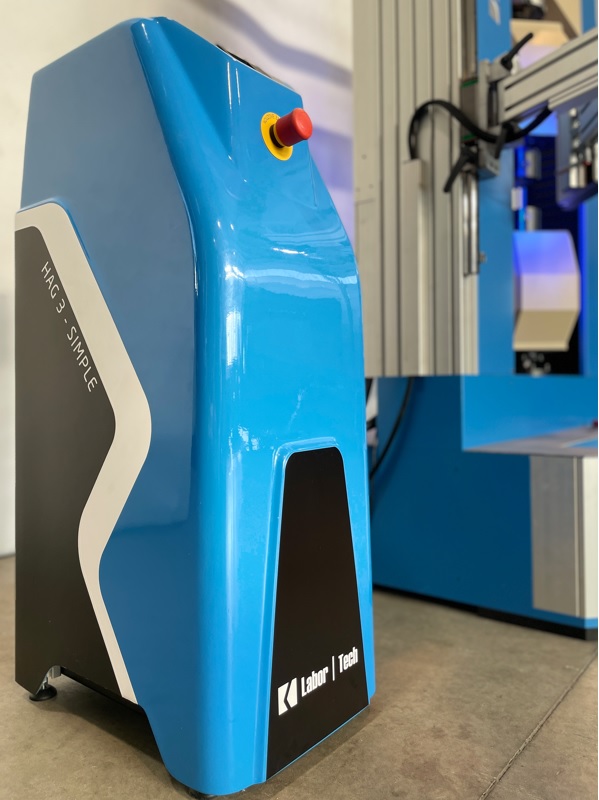

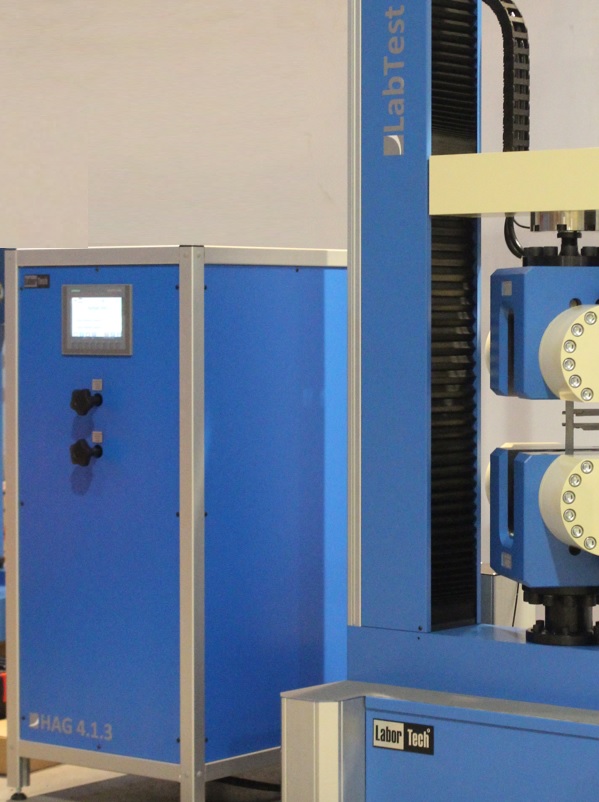

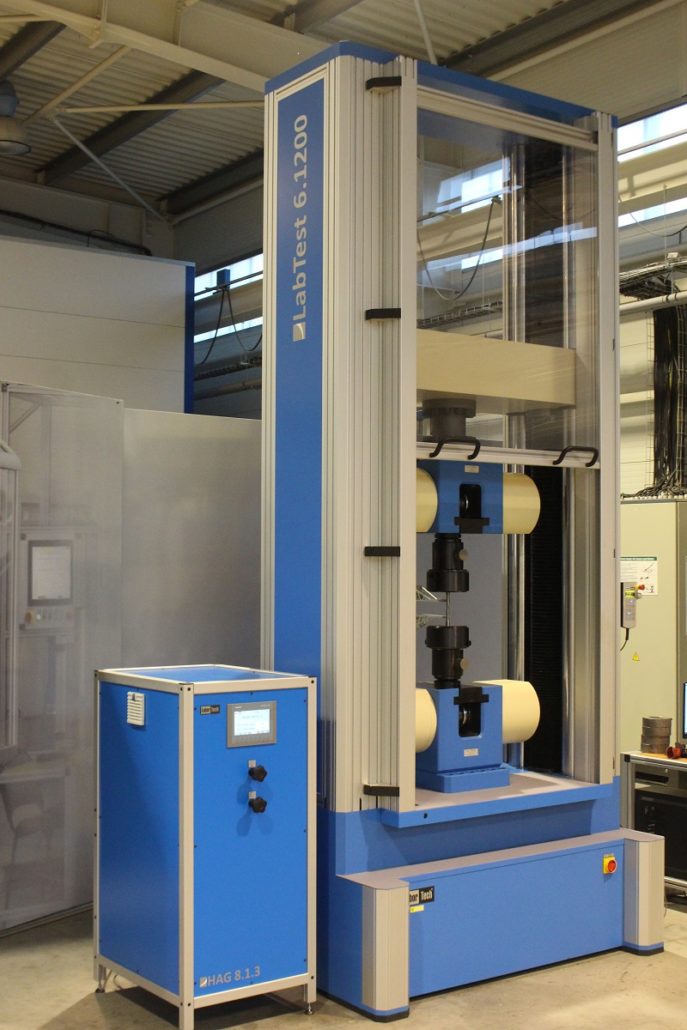

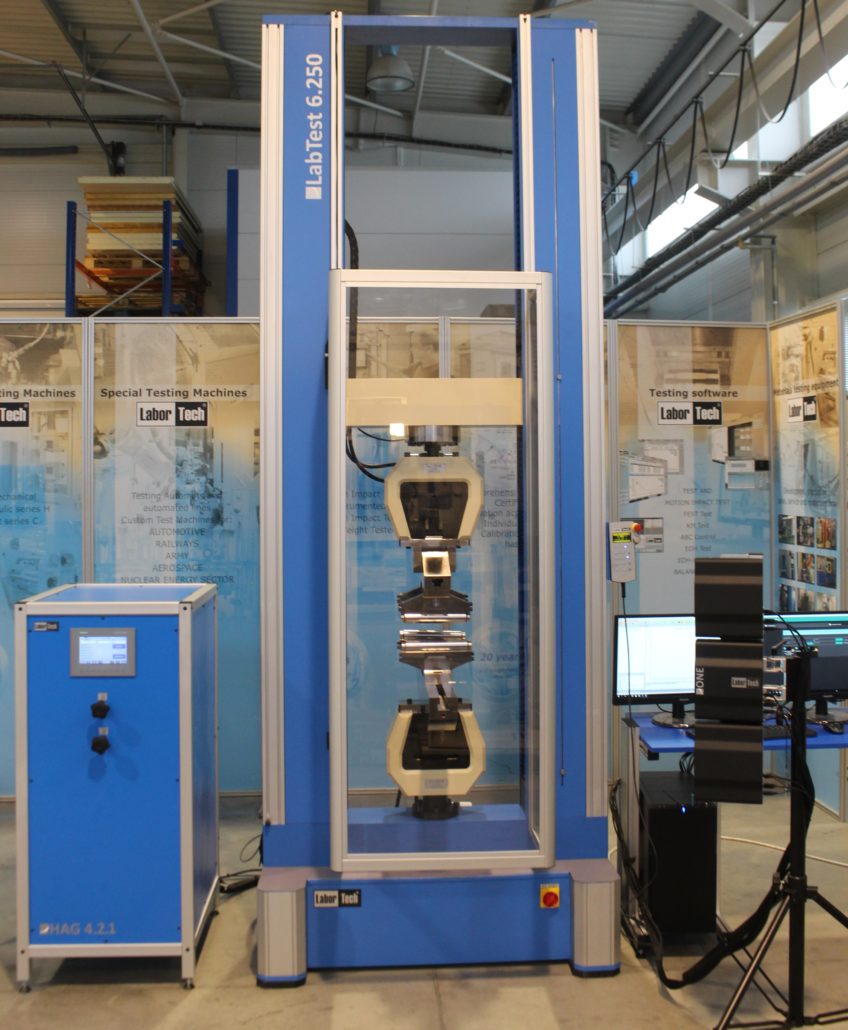

Hybridní hydraulické agregáty určené pro hydraulické čelisti 160, 350 nebo 480 bar. Celý systém pracuje v hybridním řízeném režimu s přesným řízením tlaku a průtoku, což má za následek úsporu energie až 45% a velmi tichý a kultivovaný chod. Okruh hydraulických čelistí je tvořen samonasávacím čerpadlem, řízeným asynchronním motorem a příslušnými hydraulickými prvky zabezpečujícími správnou kontrolu a řízení tlaku do čelistí.

Tlak v čelistech je řízen ručně nebo automaticky (jako option) z čela HA a je převeden a indikován na LCD displeji jednotky HALT 16 v kN.

Hlavní výhody a vlastnosti:

Řízený průběh zavírání a otevírání hydraulických čelistí hybridním řízeným systémem z jednotky HALT 16.
On-line regulace a zobrazení přítlačné síly v jednotlivých čelistech na LCD displeji v kN.
Integrovaný systém synchronního řízení zavírání a otevírání hydraulických čelistí.
Protihlukový kryt v základu HA zaručuje hlučnost nižší než 62 dB.
Anti vibrační nožky pohlcují více jak 40% vibrací HA.
Integrovaná olejová odkapová vana s hladinovým snímačem oleje
Monitorovací a řídící jednotka HALT s LCD displejem a PLC SIMATIC s monitorováním tlaku oleje ve všech okruzích.
Ovládání HA a hydraulických čelistí z ovládače RMCi.
Propojení mezi HA a hydraulickými čelistmi je zajištěno hydraulickými hadicemi – do 5 m.

Download:

Click here to add your own text

Další informace:

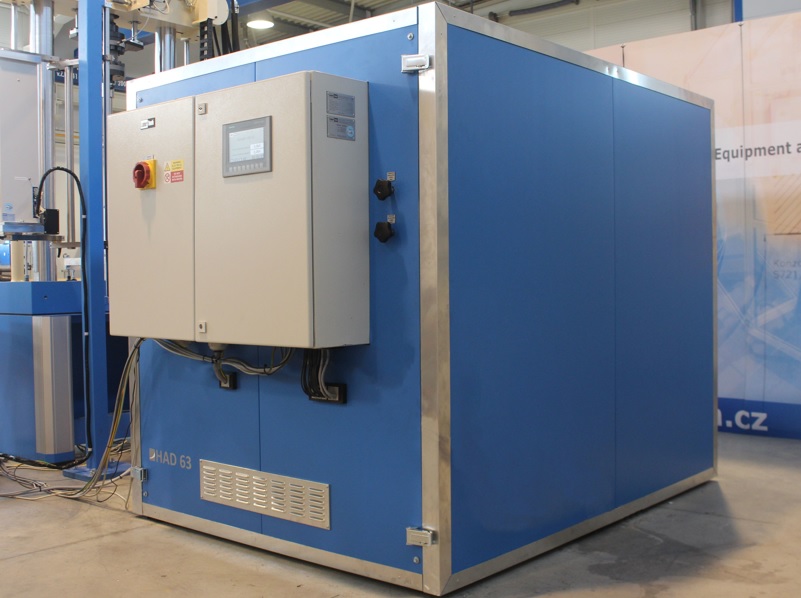

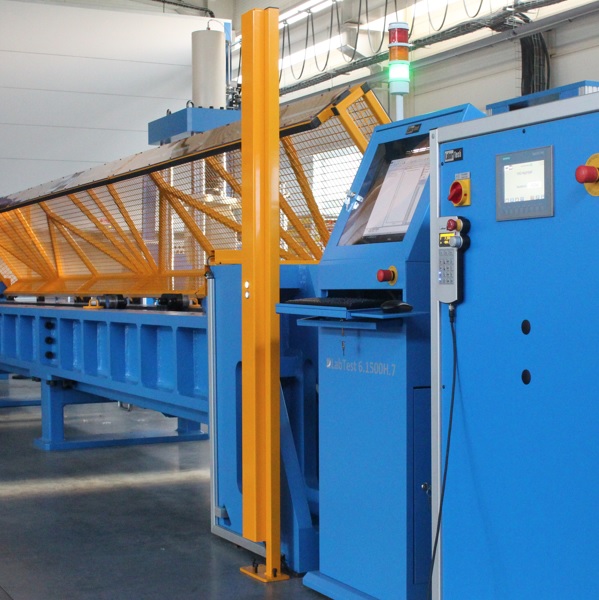

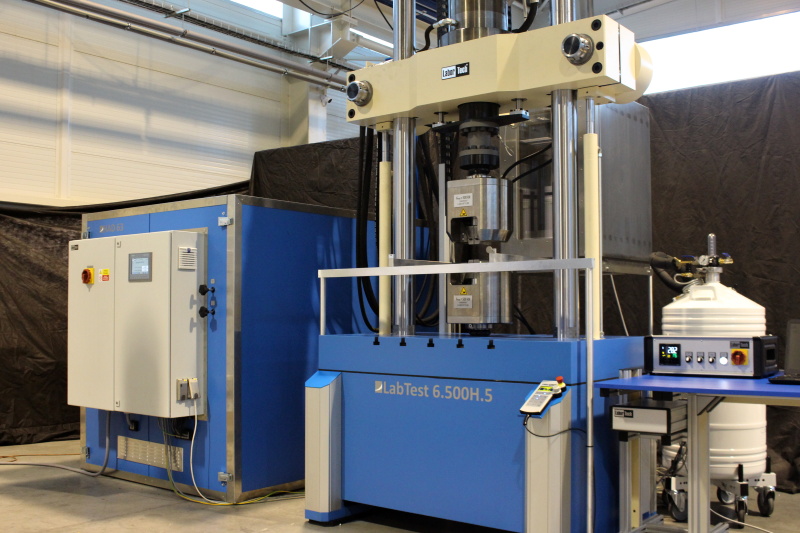

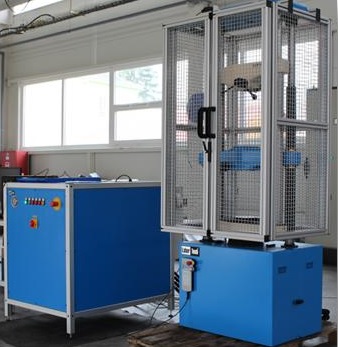

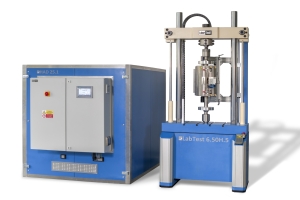

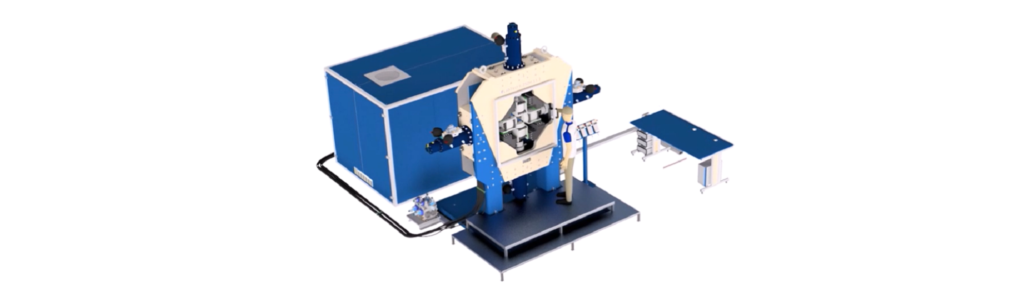

HAD – HYDRAULICKÉ AGREGÁTY URČENÉ PRO DYNAMICKÉ ZKOUŠKY

Hydraulické agregáty určené pro dynamické zkoušky pracující s konstantním tlakem 210 nebo 280 bar a průtoky od 8 do 160l/min. Asynchronní motor pohání samonasávací čerpadlo s konstantním tlakem. Hydraulická kapalina prochází přes pojistný tlakový ventil a na výstupu přes výstupní tlakový filtr s elektrickou indikací zanesení do hydraulického servo válce s integrovaným servo ventilem MOOG. Hydraulické agregáty HAD jsou koncipovány modulárně a dají se rozšířit o okruhy: zdvihu příčníku, upínání příčníku, okruh hydraulických čelistí, akumulátorové okruhy atd. LCD displej s jednotkou HALT 16 zabezpečuje řízení a diagnostiku všech okruhů HA tzn. Hlídání teploty, hladiny oleje, tlaky, servisní intervaly atd. Pro chlazení hydraulické kapaliny je použit vzduchový ventilátor s řízenými otáčkami nebo vodní chlazení přes výměník.

Řízené hydraulické čerpadlo s konstantním tlakem a řízeným průtokem.
Příprava pro integrovaný samostatný hybridní hydraulický okruh pro řízení a nastavení hydraulických čelistí, posuvu a upnutí příčníku.
Přesný a konstantní tlak bez pulsování ve všech okruzích.
Příprava pro protihlukový kryt HA zaručující hlučnost nižší než 65 dB.
Anti vibrační nožky pohlcují více jak 40% vibrací HA.
Integrovaná olejová odkapová vana s hladinovým snímačem oleje
Monitorovací a řídící jednotka HALT s LCD displejem a PLC SIMATIC s monitorováním tlaku oleje ve všech okruzích.
Řízení HA z rozvaděče nebo z ovládače RMCi.
Propojení mezi HA a hydraulickým válcem je zajištěno hydraulickými hadicemi – do 5 m.

Download:

Click here to add your own text

Další informace:

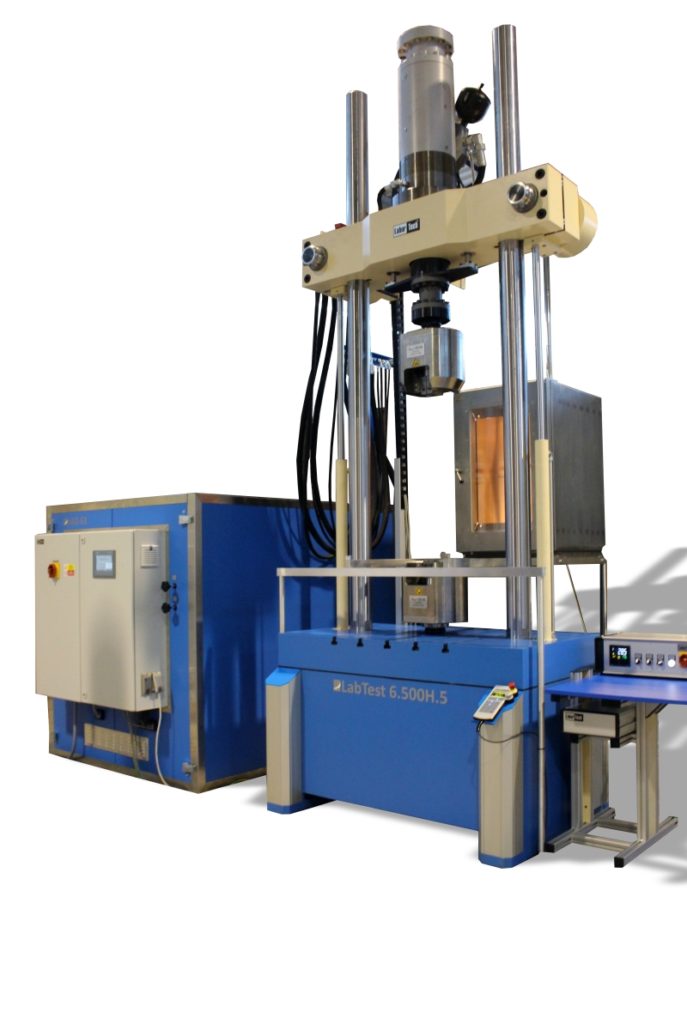

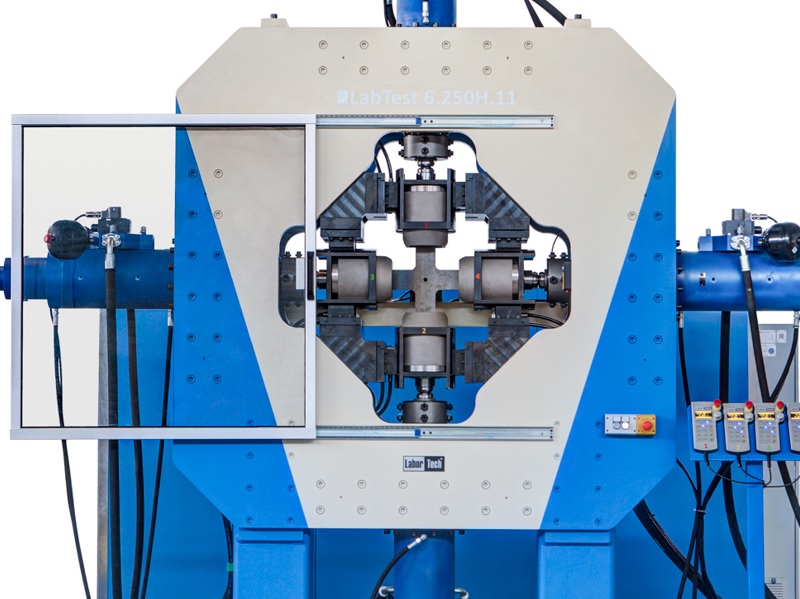

HYDRAULICKÉ VÁLCE

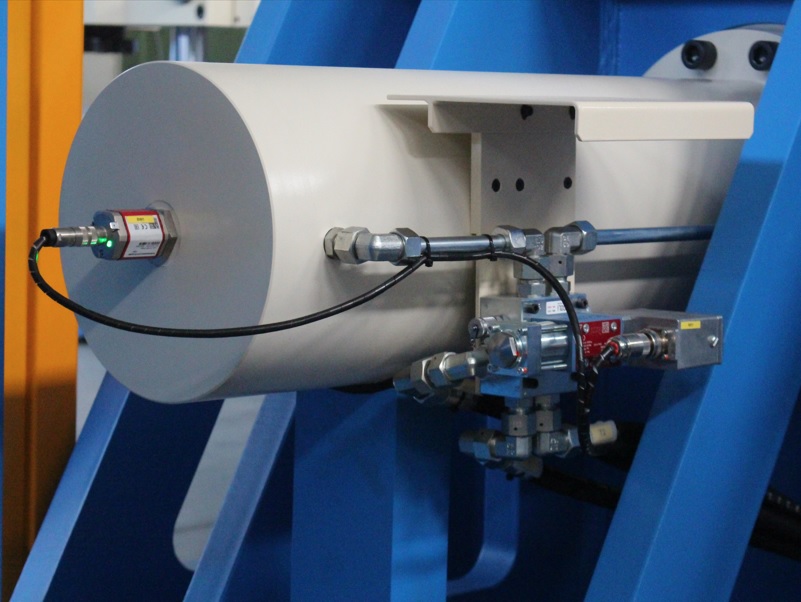

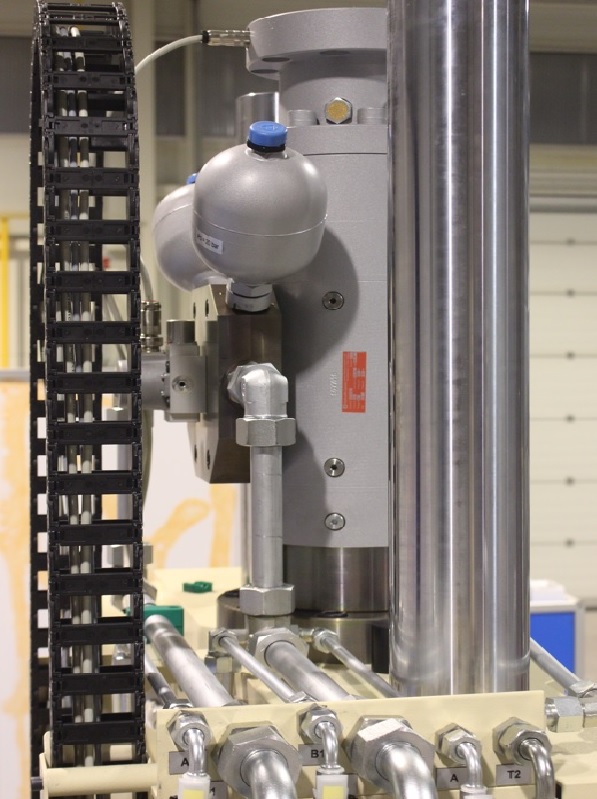

Servo hydraulické zkušební válce dělíme na válce pro statické zkoušky a dynamické zkoušky, kde pracujeme s tlaky 210, 280 a 350 bar. U všech námi dodávaných hydraulických válců používáme pro řízení tlaku a průtoku oleje proporcionální nebo servo ventily od firmy MOOG v kombinaci s integrovanými délkovými snímači pracujícími na principu SSI nebo LVDT. Díky těmto prvkům ve spojení s měřící a řídící jednotkou řady EDCi jsme schopni velmi přesně realizovat zatěžovací křivky při mechanickém zkoušení materiálů.

Mohutná přesná připojovací příruba s osazením
Přesný a bezúdržbový chod zabezpečený speciální konstrukcí válce s minimálním třením
Integrovaný proporcionální nebo servo ventil od firmy MOOG.
Integrovaný délkový snímač pracující na principu SSI nebo LVDT
Přesný a konstantní tlak bez pulsování ve všech P a T okruzích pomocí akumulátorů
Propojení mezi hydraulickým agregátem a hydraulickým válcem je zajištěno hydraulickými hadicemi – do 5 m. Nad 5 m je použito potrubí.
