H.6 – HORIZONTÁLNÍ DYNAMICKÉ ZKUŠEBNÍ STROJE DO 10MN

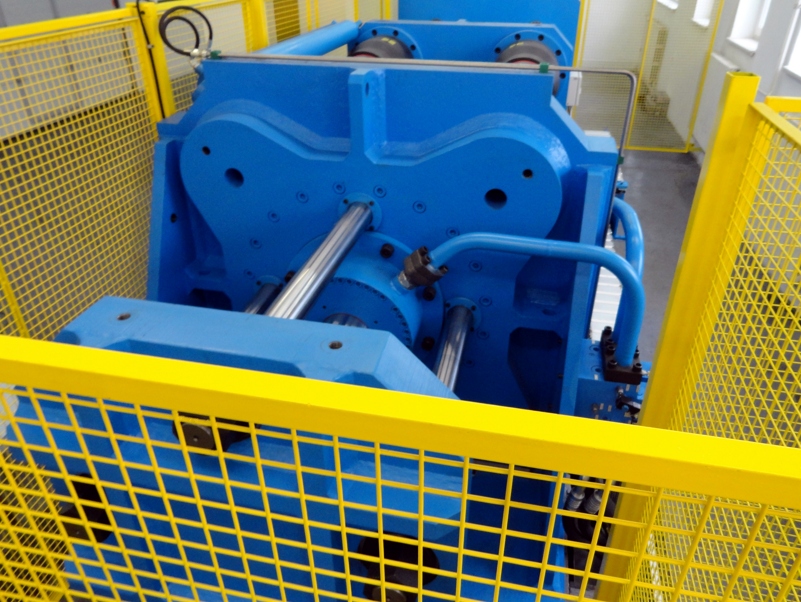

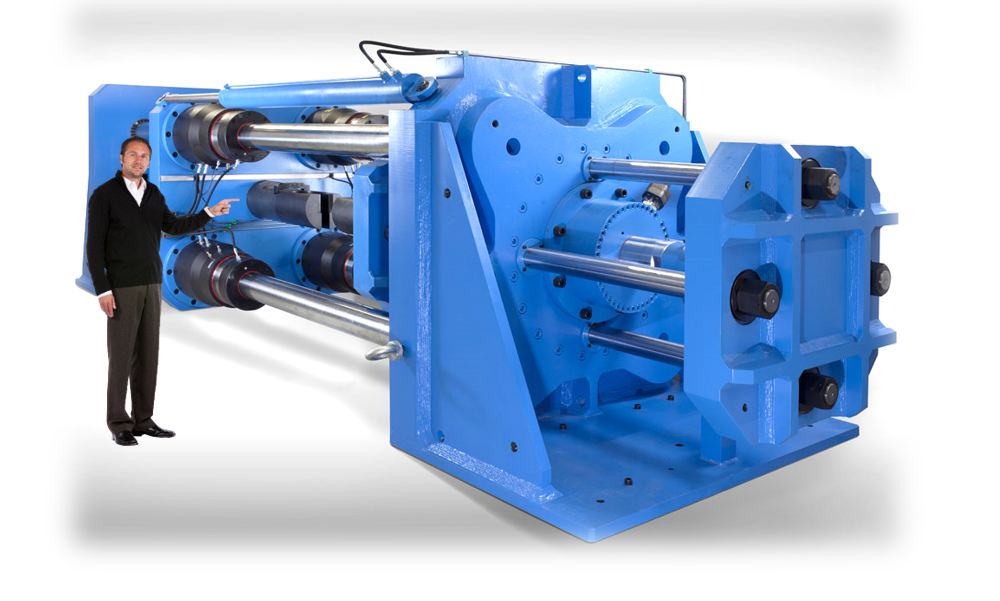

Horizontální dynamické zkušební stroje řady H. 6 v tahovém provedení do 10MN jsou určené pro mechanické zkoušky vysoko pevnostních materiálů v dynamickém režimu s volně přestavitelnou upínací délkou pracovního prostoru. Tato řada strojů se vyznačuje vysokou tuhostí rámu a mechanickou odolností. Stroje řady H.6 jsou určeny pro testování konstrukčních lan, vysokopevnostních řetězů atd. Rozsah daného stroje záleží na dynamickém zdvihu a frekvenci. Od těchto parametrů se odvíjí konkrétní zkušební sestava, která je tvořena zkušebním rámem, servo hydraulickým válcem a hydraulickým agregátem řady HAD s diagnostikou HALT 18 – SIEMENS.
Download:
MEZERA
Nabízíme technická řešení – JSME PROFESIONÁLOVÉ
Individuální přístup při návrhu upínacích přípravků a samotného stroje …
MEZERA

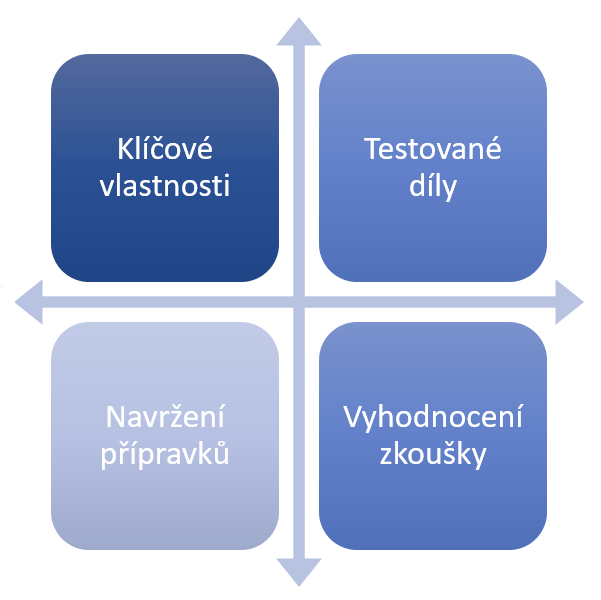

Klíčové vlastnosti

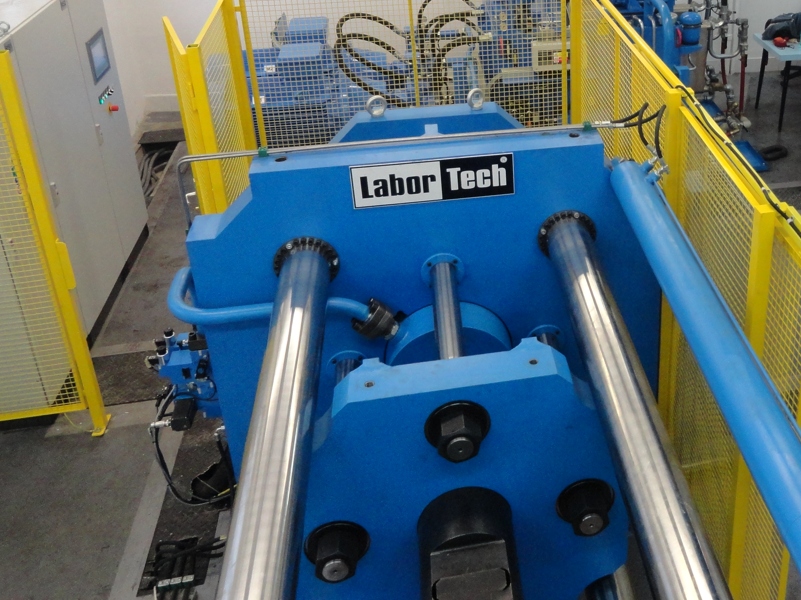

- Robustní horizontální čtyř sloupové provedení s vysokou tuhostí, mechanickou odolností a životností.
- Ergonomie pracovního prostoru a dostatečná šířka pracovního prostoru umožňuje bezproblémovou manipulaci se vzorky i příslušenstvím.

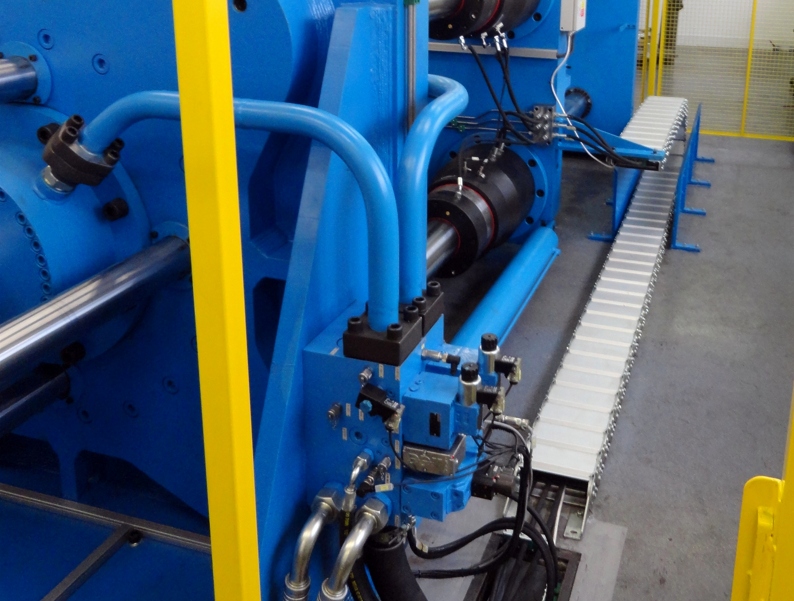

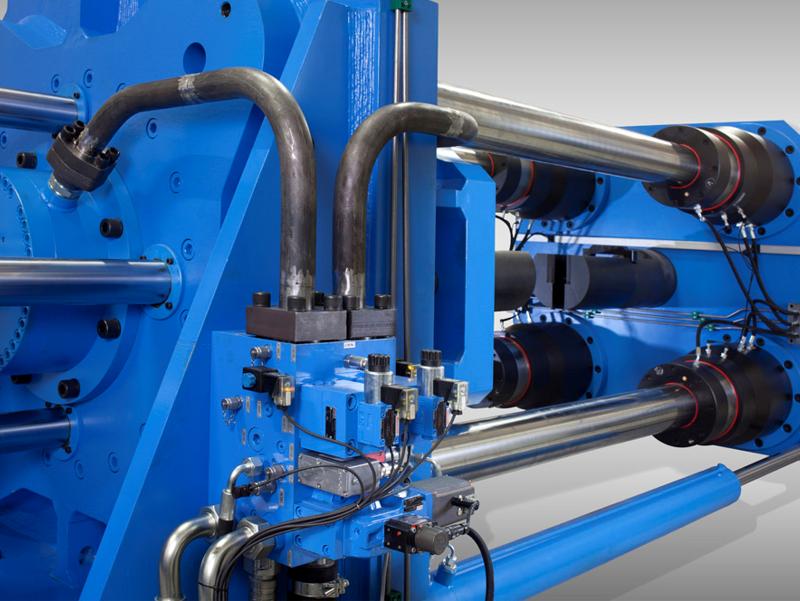

- Integrovaný servoválec ve fundamentu stroje pro tlaky 210 nebo 280 bar.
- Řízení zkoušky proporcionálním nebo servo ventilem s možností řízení v silové a poziční smyčce.
- Kompletní vyhodnocení a řízení zkoušky zabezpečuje software pro testování materiálů Test&Motion – DYNPACK.
- Silový snímač pracující v třídě přesnosti dle EN ISO 7500-1, ASTM E4 s možností linearizace.
- Výkonné kompaktní hydraulické agregáty řady HAD s nízkou hladinou hluku díky systému PAC
- Diagnostika hydraulického agregátu HALT 18 ovládána TOUCH LCD SIEMENS ve standardu
- Stroje řady H.6 odpovídají všem uvedeným směrnicím ES o strojních a zařízeních a pracují v souladu s novými bezpečnostními funkcemi dle EN ISO 13850:2017
- Řízení stroje je prováděno měřící a řídící elektronikou řady EDCi se vzorkovací frekvencí 10 kHz. Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms).

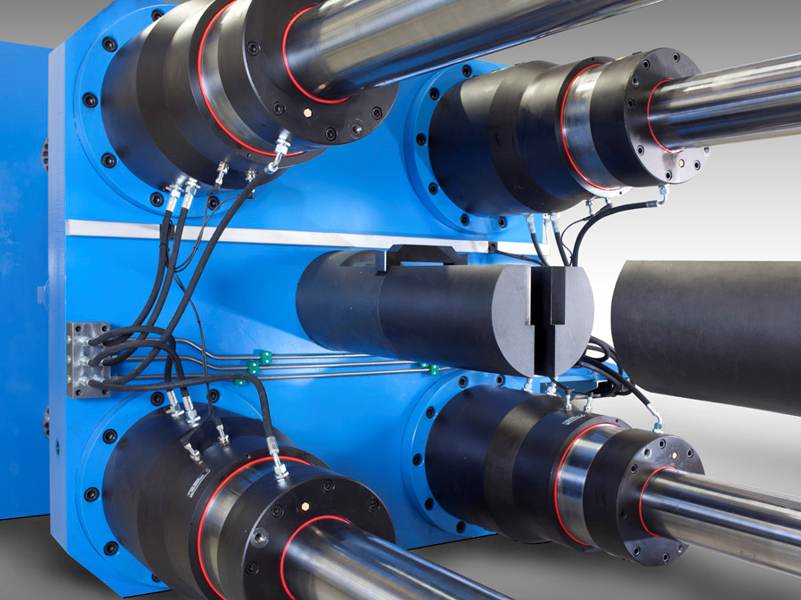

- Integrace speciálních přípravků nebo hydraulických čelisti s klínovým upnutím.
- Vysoce přesné zkoušky se speciální horizontální teplotní komorou nebo vysokoteplotní pecí
Testované díly

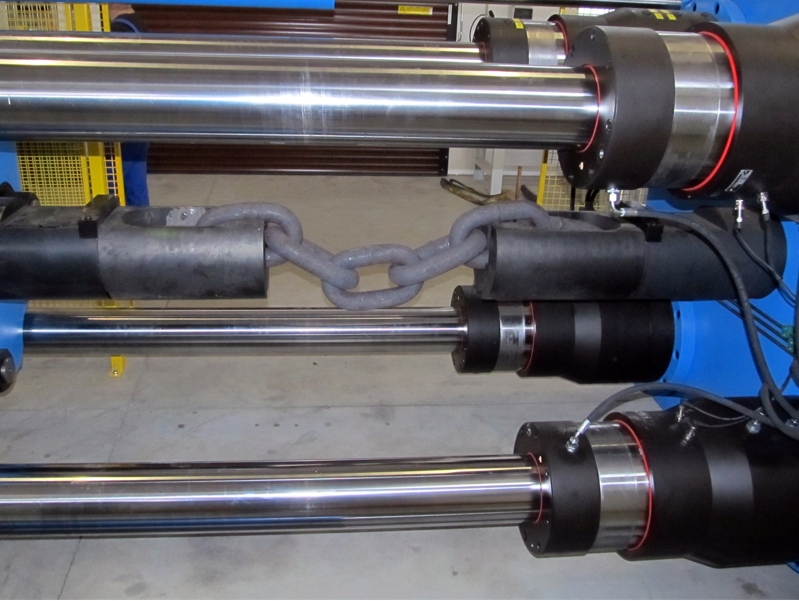

Horizontální dynamické zkušební stroje řady H. 6 v tahovém provedení do 10MN jsou je ideální pro dynamické zkoušky těchto dílů:

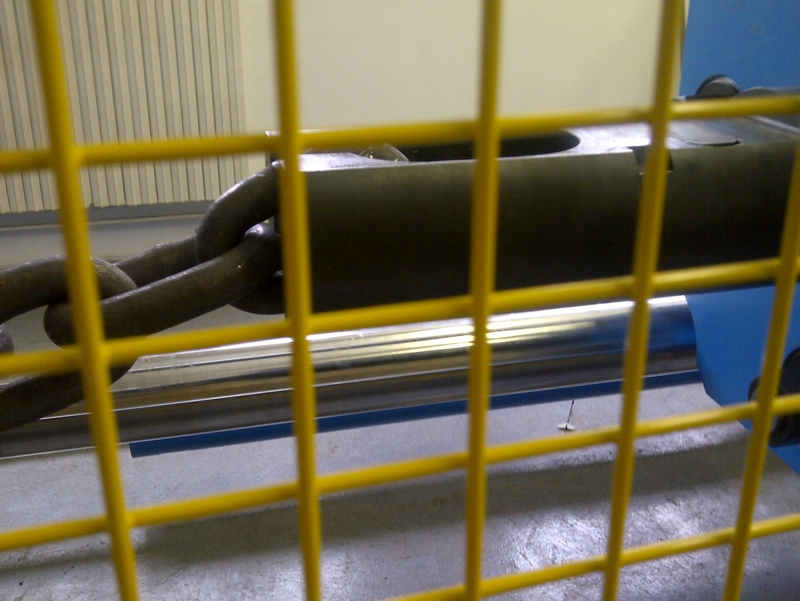

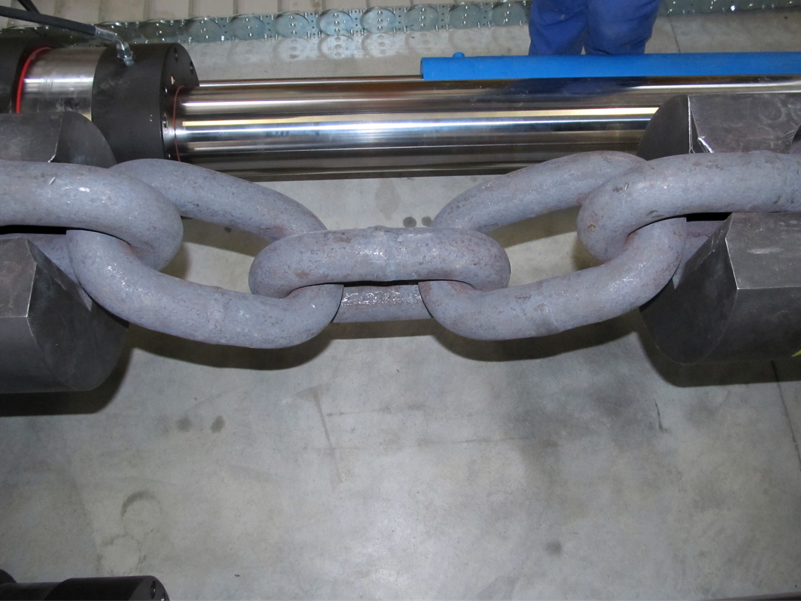

- Vysokopevnostní řetězy
- Důlní řetězy
- Závěsné řetězy
- Technické řetězy
- Ochranné řetězy
- Záběrové řetězy atd.
dle norem: DIN 20637, DIN 22 258-1, ČSN EN 13411-2, ČSN EN 13411-3, ČSN EN 13411-4, ČSN EN 13411-5, ČSN EN 13411-6, ČSN EN 13411-7, ČSN EN 12385-1 + A1, ČSN EN 1492-2 atd.
Návrh přípravků

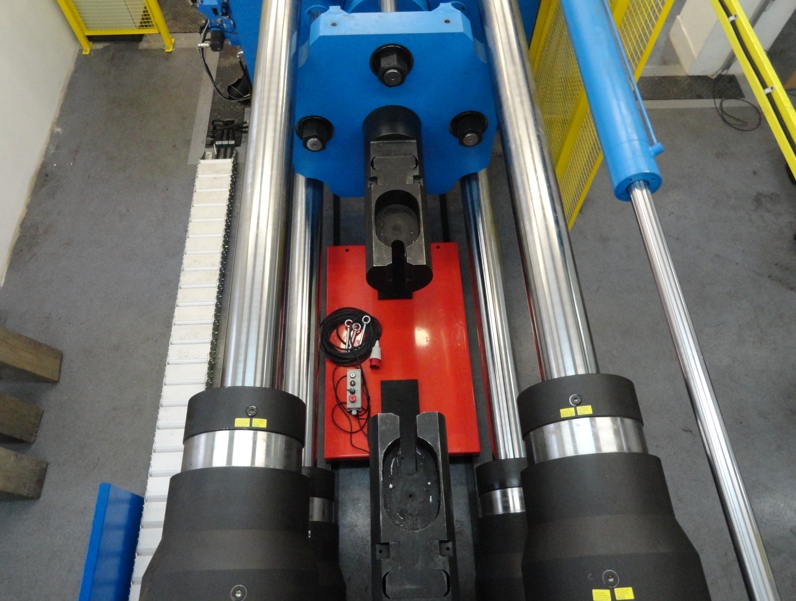

Každý díl, který se zkouší na horizontálních dynamické zkušebních strojích řady H. 6 musí mít 100% zkušební přípravky, které disponují:
- Vysokou přesností
- Souosostí
- Tvrdostí
- Houževnatostí
- Mechanickou odolností
Všechny přípravky jsou konstruovány ve 3D CAD INVERTOR s podrobnou diagnostikou metodou FEM, vyrobeny a následně podrobeny náročnému testování v naší testovací laboratoři. My ručíme za výsledek, jsme profesionálové.
Vyhodnocení zkoušky
Test&Motion+ – DYNPACK – inteligentní, intuitivní a výkonný software, který Vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření mechanických vlastností materiálů v dynamickém jednoosém nebo víceosém testovacím režimu s podporou norem EN, ISO, DIN, ASTM a GOST.
Řekněte si co chcete a co očekáváte od software a my Vám to splníme.
Naši specialisté jsou schopni na míru navrhnout a vyrobit stroj nebo automatizovaný systém s vysokou mírou kvality a jedinečnosti. V případě návrhu upínacích přípravků začíná optimalizace často s detaily a ve 3D formátech STEP nebo prohlížečích DWF. Při vývoji produktů firmy LABORTECH klademe vysoký důraz na kvalitu, design a cenovou dostupnost našich výrobků. U návrhu strojů a systémů dbáme na minimální ekologickou zátěž a EKODESIGN v souladu s normou ČSN EN ISO 14001:2016. Přesnost, spolehlivost, životnost a mechanickou odolnost našich strojů ověřujeme v testovacím a kalibračním centru.
MEZERA
Máte dotazy týkající se našich produktů?
Neváhejte kontaktovat naše odborníky na produkty.
Těšíme se na Váš zájem.
–
MEZERA

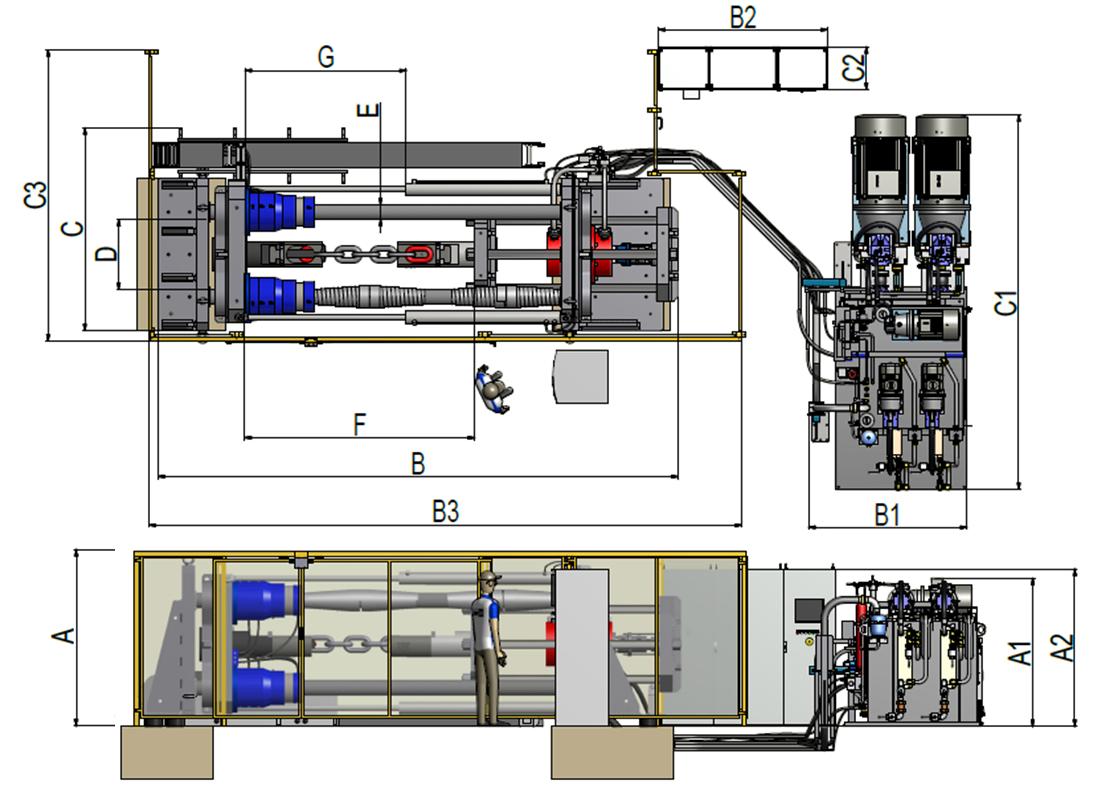

TABULKA TECHNICKÝCH PARAMETRŮ řady H.6 do 4MN
- Technická data
- Kód produktu
- Maximální zatížení
- Přestavení příčníku
- Upínání příčníku
- Tuhost stroje u 1000 mm
- Max. frekvence / zdvih
- Výška stroje – A
- Výška HA. – A1
- Šířka stroje – B
- Šířka HA – B1
- Šířka oplocení – B3
- Hloubka stroje – C
- Hloubka HA – C1
- Šířka prac. prost. – D
- Průměr tyče – E
- Délka pracovního prostoru – F
- Zdvih posunutí příčníku – G
- Hmotnost
- Příkon stroje
- Jednotky
- –
- kN
- –
- –
- kN/mm
- Hz / mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- kg
- kVA
- LabTest 6.3000H.6
- 1.08061118
- 3000
- Elektro – hydraulicky
- Elektro – hydraulicky
- 8500
- 5 / 5
- 2000
- 1700
- 6150
- 1150
- 6990
- 2400
- 1550
- 840
- 160
- 2850
- 1900
- 32100
- 300
- LabTest 6.4000H.6
- 1.08061216
- 4000
- Elektro – hydraulicky
- Elektro – hydraulicky
- 9800
- 5 / 5
- 2000
- 1700
- 6150
- 1150
- 6990
- 2450
- 1550
- 820
- 180
- 2712
- 1900
- 33200
- 300
MEZERA
Software Test&Motion+ – DYNPACK
Intuitivní software pro dlouhodobé dynamické zkoušky, který si zamilujete …
Test&Motion+ – DYNPACK – inteligentní, intuitivní a výkonný software, který Vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření mechanických vlastností materiálů v dynamickém jednoosém nebo víceosém testovacím režimu s podporou norem EN, ISO, DIN, ASTM a GOST.
