LABORTECH, as a leading supplier of testing machines and equipment, brings to the market a wide range of technologies intended for testing parts and entire assemblies of rolling stock. Safety in rail transport is a key priority, and therefore testing these components is necessary to ensure their reliability and functionality in demanding operating conditions.
LABORTECH offers specially designed equipment that allows various types of tests to be carried out, from static and dynamic tests, through fatigue tests, to simulations of operating loads that realistically correspond to the conditions to which rolling stock is exposed. These devices are capable of testing both individual parts and complete assemblies, which includes everything from chassis, braking systems, axles, to various structural elements of the body.
POLOAUTOMATICKÉ PRACOVIŠTĚ MONTÁŽE A TESTOVÁNÍ TÁHLOVÉHO ÚSTROJÍ MPT 1500-PA
Základní popis:
Poloautomatické karuselové pracoviště montáže a testování táhlového ústrojí LabTest MPT 1500 – PA je tvořeno čtyřmi pracovišti (polohami). Každé z těchto stanovišť má jasně stanovenou funkci a to: montážní pracoviště 1, montážní a nastavovací pracoviště 2, zkušební stanoviště a vykládací stanoviště. Na stroji lze pomocí dotykového LCD monitoru ve spojení se zkušebním software MSVTest v. 1 kompletně montovat a měřit táhlové ústrojí.
Základní parametry:
Typ pracoviště – karuselové, Počet pozic – 4, max. zatížení pozice 2 -300kN, zdvih válce pozice 2 – 300 mm, max. zkušební/přesouvací rychlost pozice 2 – 600/2500 mm/min, max. zatížení pozice 3 -1500kN, zdvih válce pozice 3 – 300 mm, max. zkušební/přesouvací rychlost pozice 3 – 550 / 1500 mm/min, přesnost měření síly a dráhy – ČSN EN ISO 7500-1, ČSN EN ISO 9513, taktovací čas – 100ks/ směna, ochranný bezpečnostní krytí podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – výroba kolejových vozidel a tramvají, opravny kolejových vozidel, dopravní podniky, ŽOS atd. Tento stroj je klíčový pro provozovatele, výrobce, údržbu a železniční opravny a strojírny železničních vagónů a lokomotiv.
Testované materiály:
Měření a řízení táhlového ústrojí včetně nárazníků pro železniční průmysl
Kontaktujte nás:
MOMENTOVÁ MONTÁŽNÍ A UTAHOVACÍ STOLICE PRO TRAMVAJOVÉ DVOJKOLÍ LABTEST TWS 300-12
Základní popis:
LabTest TWS 300-12 – momentová montážní a utahovací stolice na lisování a demontáž dvojkolí od firmy LABORTECH je speciální zařízení, které umožňuje bezpečně, efektivně, přesně a řízeně demontovat a montovat dvojkola. Monitorování a nastavení těchto parametrů přes PC a dotykový TOUCH monitor umožňuje rychlou reakci na potenciální problémy při nastavování a zlepšuje celkovou bezpečnost a výkon tramvajového systému. Archivace dat přes software TWSFest-BASIC.
Základní parametry:
Max. zkušební přítlačná síla – 300kN, zdvih válce pozice 300 mm, max. zkušební/přesouvací rychlost pozice 300 mm/min, Max. utahovací/zatahovací moment – 12 000Nm, maximální otáčky momentového přípravku 10 ot/min, přesnost měření síly a dráhy – ČSN EN ISO 7500-1, ČSN EN ISO 9513, přesnost měření rovinnosti/rovnoběžnosti – 1um, zdvih sondy – 50 mm, ochranný bezpečnostní krytí podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – výroba kolejových vozidel a tramvají, opravny kolejových vozidel, dopravní podniky, ŽOS atd. Tento stroj je klíčovým nástrojem pro provozovatele tramvajové dopravy a dílny zabývající se údržbou a opravami tramvají.
Testované materiály:
Měření a řízení lisovací/stahovací síly a momentu dotažení včetně měření házivosti a rozkolí dvojkolí…
Kontaktujte nás:
MEZERA

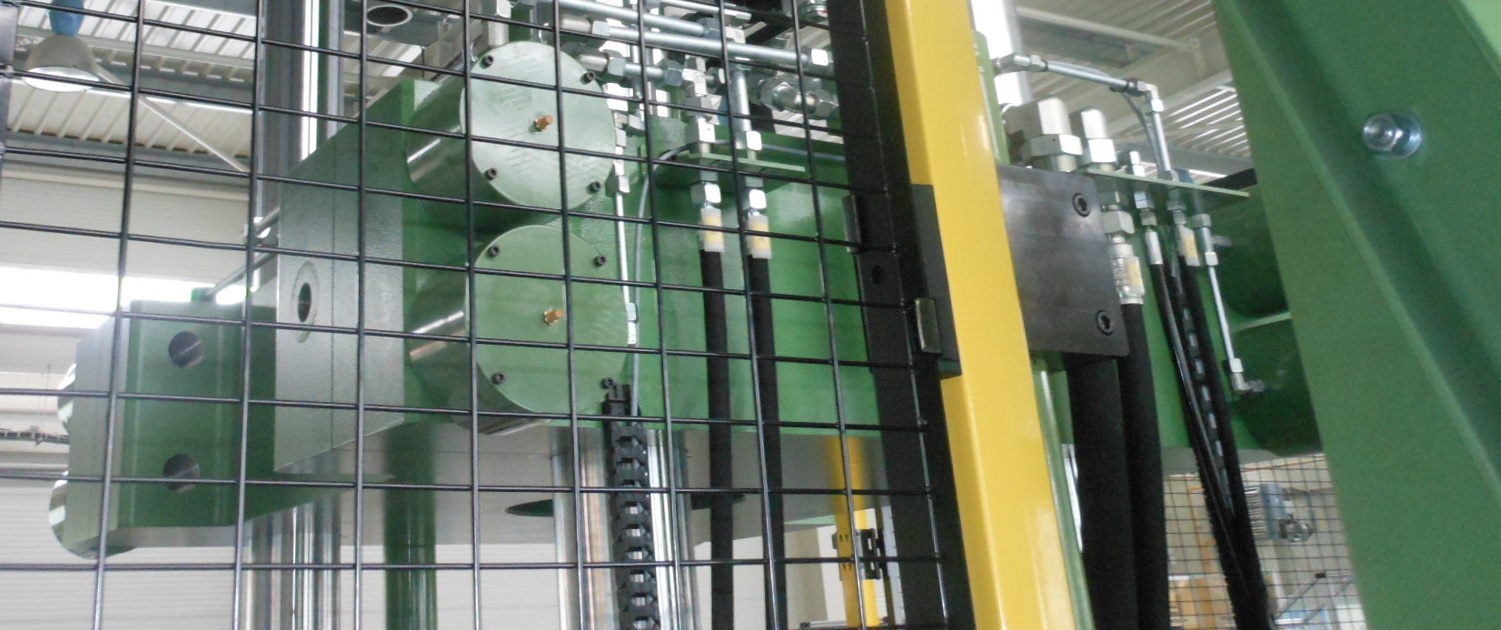

SERVOHYDRAULICKÝ ZKUŠEBNÍ STROJ LABTEST 6.2000H.2 PRO TESTOVÁNÍ NÁRAZNÍKŮ …
Základní popis:

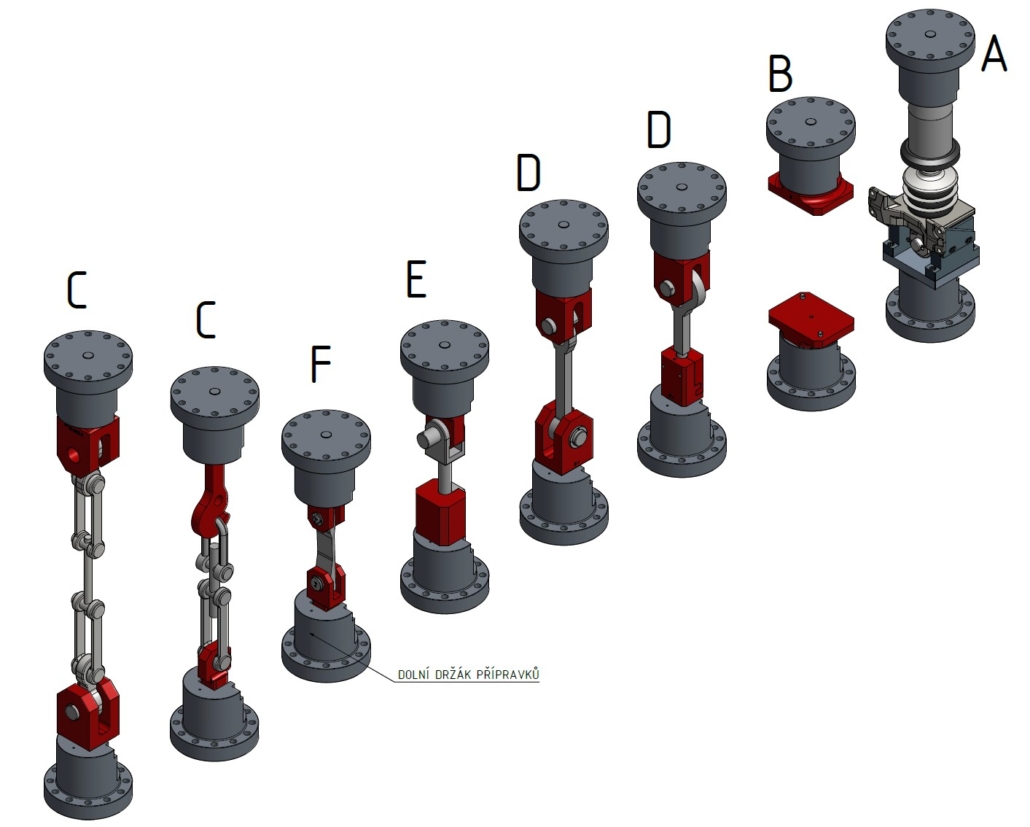

Servohydraulický zkušební stroj LabTest 6.2000H.2 s vysokou zkušební rychlostí – 25 mm/s – norma pro zkoušení nárazníků ČSN EN 15551. Přestavitelný hydraulický příčník pomocí ovládače RMC 7. Součástí zkušebního stroje je sada přípravků pro testování táhlového ústrojí, šroubovek, nárazníků atd. Veškeré řízení stroje se provádí přes software T and M a PC. Ze všech zkoušek železničního příslušenství jsou na výstupu zkušební protokoly a evidence průběhu zkoušek.
Základní parametry:
Čtyř sloupové vertikální provedení s přestavitelným příčníkem, max. zkušební síla 2000kN, zdvih válce 620 mm, max. zkušební rychlost 1500 mm/min (25mm/s), rozlišení polohy příčníku 5um, přesnost měření síly a dráhy – ČSN EN ISO 7500-1, ČSN EN ISO 9513, hydraulický agregát 75kVA, průtok Q=120l/min, max. tlak 350 bar, vzduchové chlazení 2,2kW, ochranný bezpečnostní krytí podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – výroba kolejových vozidel, opravny kolejových vozidel. Použití pro nákladní a osobní kolejová vozidla a lokomotivy v souladu s normami ČSN EN 15551, ČSN EN 15020,Tento stroj je klíčový pro provozovatele, výrobce, údržbu a železniční opravny a strojírny železničních vagónů a lokomotiv.
Testované materiály:

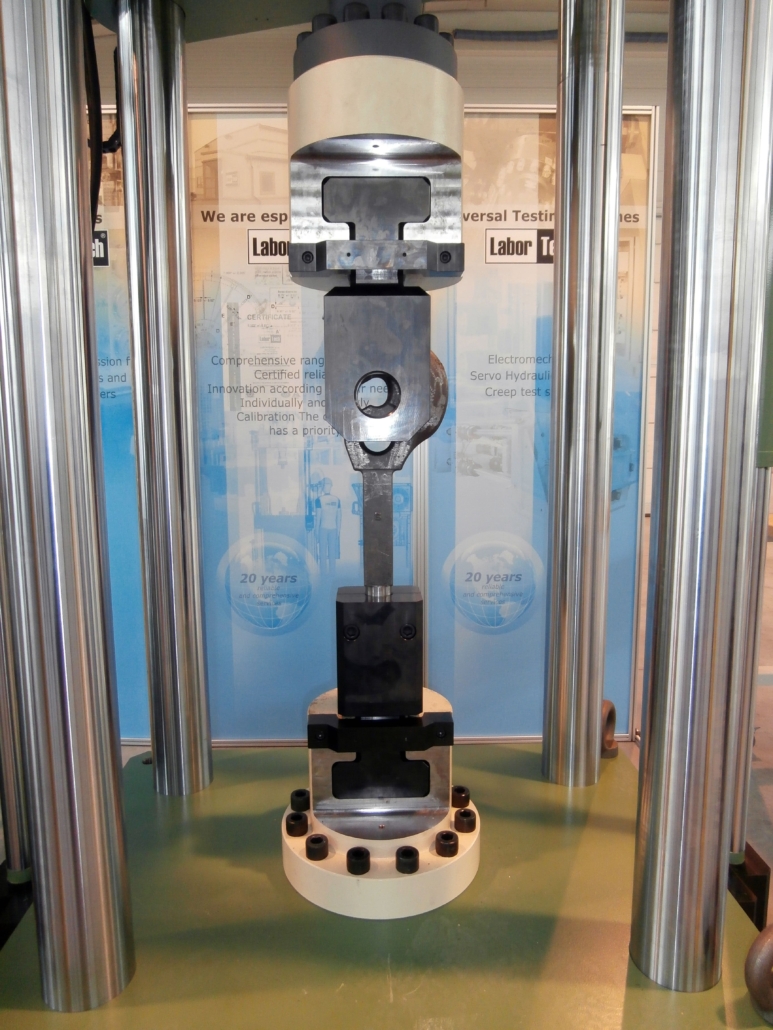

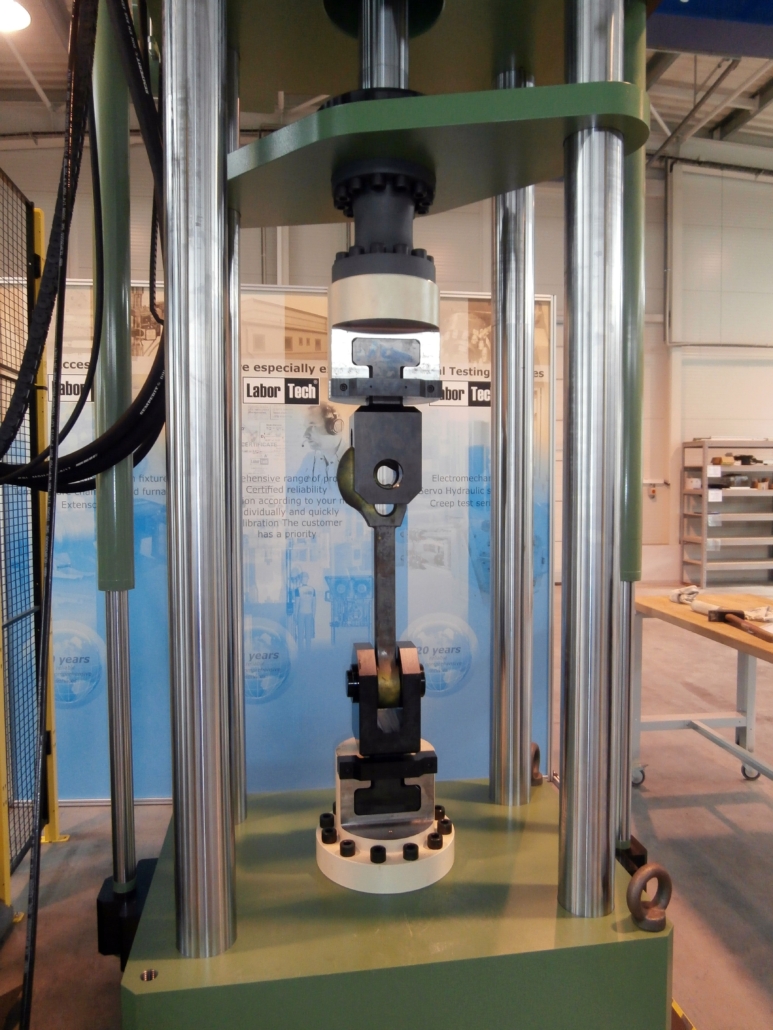

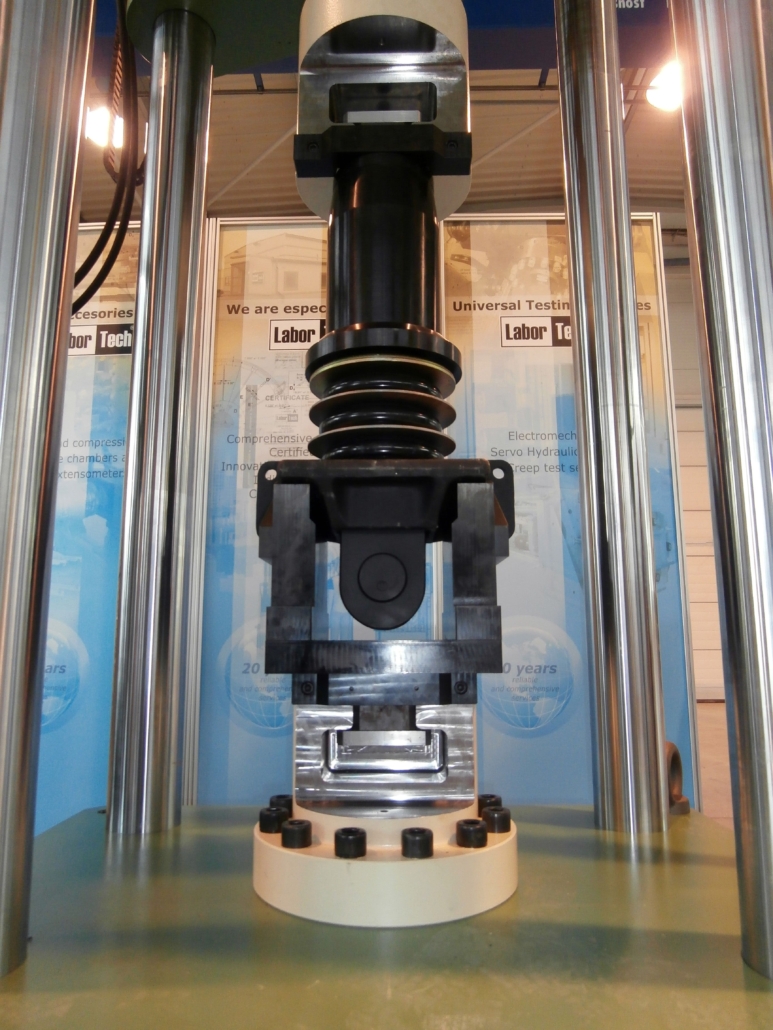

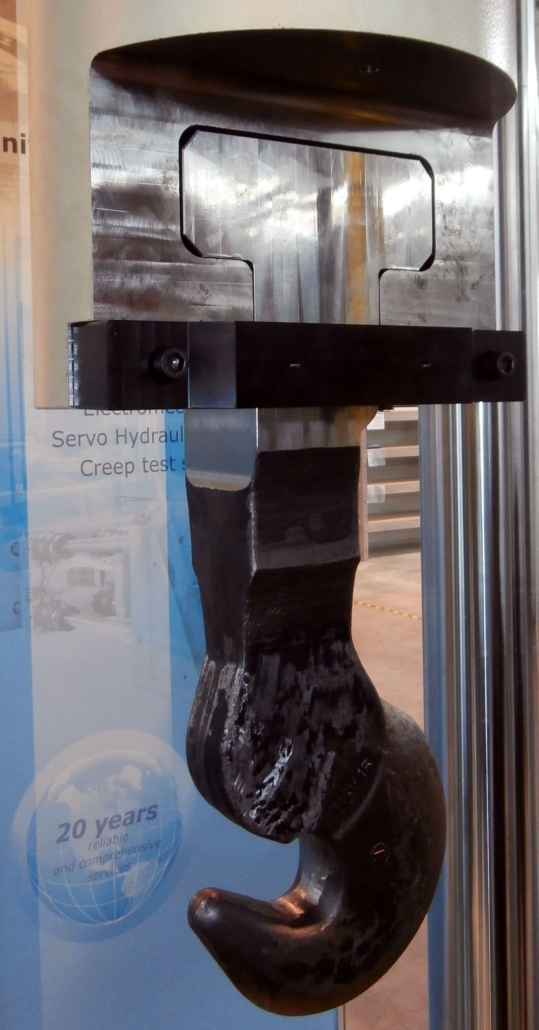

Zkoušky táhlového ústrojí , zkoušky nárazníků, zkoušky celkového tahu šroubovky, zkoušky háků, zkoušky táhel v tahu, zkoušky závěsnic atd. viz galerie níže
Kontaktujte nás:

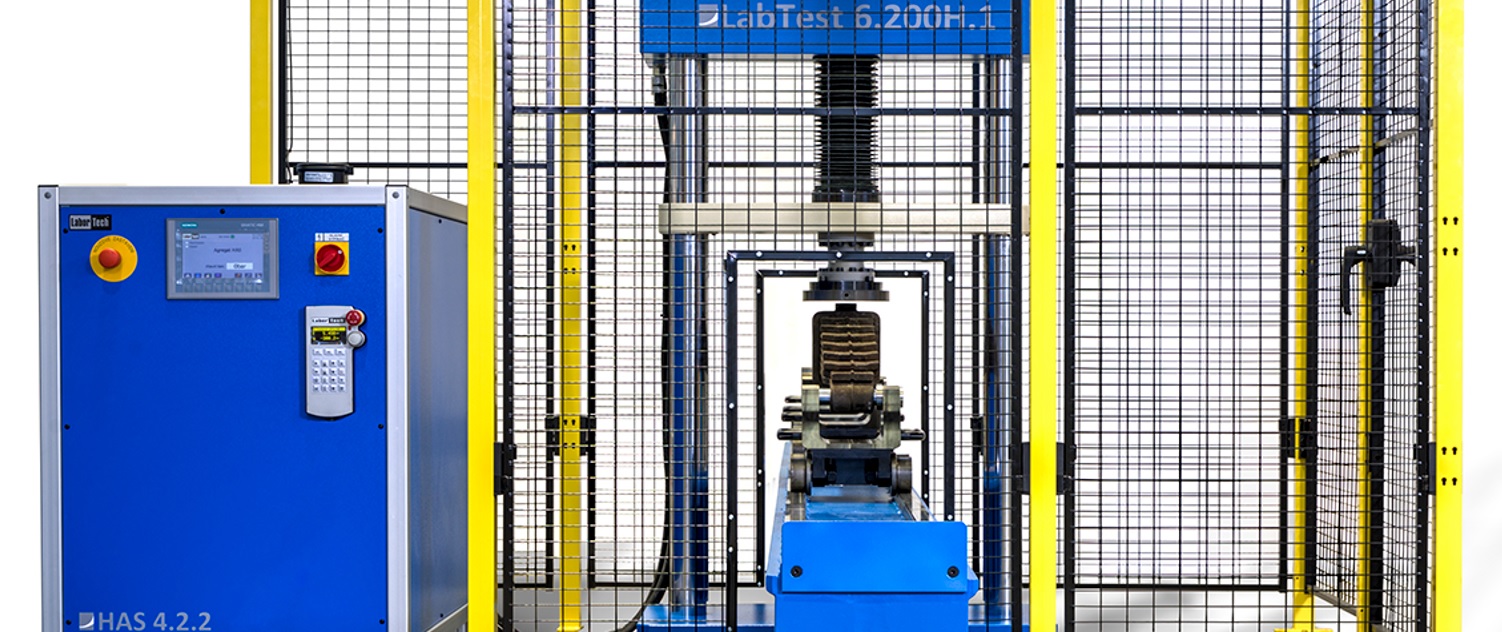

SERVOHYDRAULICKÝ ZKUŠEBNÍ STROJ LABTEST 6.200H.1 PRO TESTOVÁNÍ PRUŽIN A PRUŽNIC
Základní popis:
Servohydraulický zkušební stroj LabTest 6.200H.1 s přípravkem pro zkoušení vinutých pružin a pružnic. Ovládání zkušebního stroje pomocí ovládače RMC 7. Součástí zkušebního stroje je sada zakáznických přípravků. Stroj lze použít pro sériové zkoušení – oboustranná nakládka . Veškeré řízení stroje se provádí přes software T and M a PC. Ze všech zkoušek železničního příslušenství jsou na výstupu zkušební protokoly a evidence průběhu zkoušek.
Základní parametry:
Dvou sloupové vertikální provedení s fixním příčníkem, max. zkušební síla 200kN, zdvih válce 500 mm, max. zkušební rychlost 620 mm/min , rozlišení polohy příčníku 1um, přesnost měření síly a dráhy – ČSN EN ISO 7500-1, ČSN EN ISO 9513, hydraulický agregát 3kVA, průtok Q=4l/min, max. tlak 350 bar, vzduchové chlazení 0,2kW, ochranný bezpečnostní krytí AXELENT podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – výroba kolejových vozidel, opravny kolejových vozidel. Použití pro nákladní a osobní kolejová vozidla a lokomotivy v souladu s normami ČSN EN 16235, ČSN EN 14363+A2 a dalšími předpisy pro železnici. Tento stroj je klíčový pro výrobce pružnic a vinutých pružin.
Testované materiály:
Zkoušky vinutých válcových pružin, zkoušky pružnic, zkoušky pryžované pružiny MEGI, zkoušení pryžových prstenců Clouth, zkoušky vzduchových pružících prvků atd. viz galerie níže
Kontaktujte nás:
MEZERA

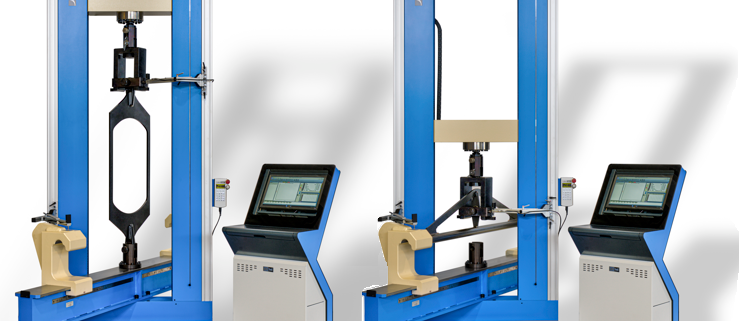

ELEKTROMECHANICKÝ ZKUŠEBNÍ STROJ LABTEST 6.250E.3 – TESTOVÁNÍ ROZPOR BRZDOVÝCH ZDRŽÍ
Základní popis:
Zkušební stroj LabTest 6.250 pro zkoušky statické deformace rozpor brzdových zdrží v souladu s UIC CODE 833. Tato norma je důležitým dokumentem pro železniční odvětví a stanovuje technické požadavky na různé prvky kolejových vozidel. Provádění zkoušek statické deformace rozpor brzdových zdrží v souladu s touto normou je klíčové pro zajištění bezpečnosti a spolehlivosti železničních vozidel. Zkoušky statické deformace rozpor brzdových zdrží obvykle zahrnují následující kroky – měření síly a deformace a zjišťování výsledků.
Základní parametry:
Dvou sloupové elektromechanické vertikální provedení, max. zkušební síla 250kN v tahu a tlaku, nastavitelná zkušební rychlost 0,05um – 700 mm/min , rozlišení pohonu stroje 0,0105 um, opakovatelnost změny polohy ±2 um, přesnost měření síly a dráhy – ČSN EN ISO 7500-1, ČSN EN ISO 9513, příkon stroje 3kVA
Použití – Normy:
Železniční průmysl – UIC CODE 833. Tento stroj je klíčový pro výrobce obkročného táhla a brzdových zdrží.
Testované materiály:
Testování zdrží, zkoušení obkročného táhla, viz galerie níže
Kontaktujte nás:
MEZERA
Kontakt:
LABORTECH s.r.o. , Rolnická 1534/130a, 747 05 Opava, Česká republika
Zprávy a události
ISO-Certifikace Národní registrace
KM.2 – Horizontální úhlově torzní řada do 10000Nm
Elektromechanické horizontální torzní zkušební stroje řady KM.2 ve stojanovém provedení do 10000Nm, které jsou prioritně určené pro měření krouticího a třecího momentu včetně úhlu natočení jak dílů, tak i celých výrobků s možností provádění těchto zkoušek přes “0” Tyto stroje jsou vhodné jak pro výzkum a vývoj, běžnou kontrolu kvality v laboratořích a provozech, ale i pro montážní a testovací poloautomatické linky. Stroje firmy LABORTECH se vyznačují velmi vysokou tuhostí zkušebního rámu, rychlostí a přesností měření v poloautomatickém režimu.
Download:
MEZERA
Všeobecné klíčové vlastnosti řady KM.2
- Robustní vertikální stojanové modulární provedení s mechanickou odolností a životností.
- Abnormálně vysoká tuhost a mechanická odolnost stroje spojená s ergonomií na vysoké úrovni.
- Integrovaný torzní horizontální mechanismus s tichým přesným a přímým AC servo pohonem s velkým a přesným úhlovým rozlišením v obou směrech.
- Stroje řady KM odpovídají všem uvedeným směrnicím ES o strojních a zařízeních a pracují v souladu s novými bezpečnostními funkcemi dle EN ISO 13850-SIL 1/PL.
- Snímače momentu pracující v třídě přesnosti dle EN ISO 7500-1, ASTM E4 vč. linearizace.
- Řízení stroje je prováděno měřící a řídící elektronikou řady EDCi se vzorkovací frekvencí 2,5 nebo 10 kHz. Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms).
- Ochranné bezpečnostní kryty (posuvné nebo odklápěcí) z ITEM profilů a polykarbonátu s vysokou bezpečností EN ISO 13849-1 / 2.
- Možnost řízení a nastavení stroje pomocí dotykového LCD monitoru a RMCi ovládač.
- Kompletní vyhodnocení a řízení zkoušky softwarem pro testování materiálů v torzi – KMTest.
- Široká škála příslušenství – zkušební trny, přípravky, uchycovače, sklíčidla atd.
MEZERA
VIDEA na zkušebních strojích KMTest řady KM.2
Torzní testování vysokopevnostních drátů
Zkoušku tvářitelnosti vysoko pevnostních ocelových drátů v podmínkách jednoduchého krutu dle normy ISO 7800, DIN 6499 a GOST 1545-80.
Obsluha software KMTest – praktický test
Praktická obsluha software KMTest – definice u zkoušky tvářitelnosti vysoko pevnostních ocelových drátů dle normy GOST 1545-80.
MEZERA
Máte dotazy týkající se našich produktů?
Neváhejte kontaktovat naše odborníky na produkty.
Těšíme se na Váš zájem.
–
MEZERA
Nabízíme technická řešení – JSME PROFESIONÁLOVÉ
Individuální přístup při návrhu upínacích přípravků a samotného stroje …
MEZERA
Naši specialisté jsou schopni na míru navrhnout a vyrobit stroj nebo automatizovaný systém s vysokou mírou kvality a jedinečnosti. V případě návrhu upínacích přípravků začíná optimalizace často s detaily a ve 3D formátech STEP nebo prohlížečích DWF. Při vývoji produktů firmy LABORTECH klademe vysoký důraz na kvalitu, design a cenovou dostupnost našich výrobků. U návrhu strojů a systémů dbáme na minimální ekologickou zátěž a EKODESIGN v souladu s normou ČSN EN ISO 14001:2016. Přesnost, spolehlivost, životnost a mechanickou odolnost našich strojů ověřujeme v testovacím a kalibračním centru.
MEZERA
TABULKA TECHNICKÝCH PARAMETRŮ řady KM.2 do 500Nm
- Technická data
- Kód produktu
- Max. torze
- Zkušební otáčky
- Rozlišení
- Výška str. – A
- Výška str. – A´
- Šířka str. – B
- Hloubka str. – C
- Prac. osa – D
- Výška osy – E
- Hmotnost
- Příkon stroje
- Rozsah měření
- Jednotky
- –
- Nm
- ot/min
- °/ot
- mm
- mm
- mm
- mm
- mm
- mm
- kg
- kVA
- Nm
- KMTest 6.20
- 1.13020119
- 20
- 0,0003 do 180
- 0,000136
- 1160
- 1539
- 1096
- 396
- 0 až 600
- 72
- 174
- 0,55
- 0,06 až 20
- KMTest 6.50
- 1.13020219
- 50
- 0,0003 do 180
- 0,000136
- 1160
- 1539
- 1096
- 396
- 0 až 600
- 72
- 174
- 1,2
- 0,15 až 50
- KMTest 6.100
- 1.13020319
- 100
- 0,0003 do 100
- 0,000062
- 1230
- 1620
- 1230
- 496
- 0 až 780
- 98
- 182
- 3,2
- 0,3 až 100
- KMTest 6.200
- 1.13020419
- 200
- 0,0003 do 100
- 0,000062
- 1230
- 1620
- 1230
- 496
- 0 až 780
- 98
- 182
- 3,2
- 00,6 až 200
- KMTest 6.500
- 1.13020519
- 500
- 0,0003 do 50
- 0,000032
- 1320
- 1903
- 1577
- 596
- 0 až 890
- 160
- 230
- 6,5
- 1,5 až 500
Software KMTest – BASIC
Intuitivní software pro měření momentu, úhlu a únavových testů v krutu
KMTest – BASIC – inteligentní, intuitivní a výkonný software, který Vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření momentu a úhlu v I a II kvadrantu nebo provádění únavových testů v krutu v závislosti na počtu otáček při namáhání vzorků i celých výrobků s podporou norem EN, ISO, DIN, ASTM a GOST.
