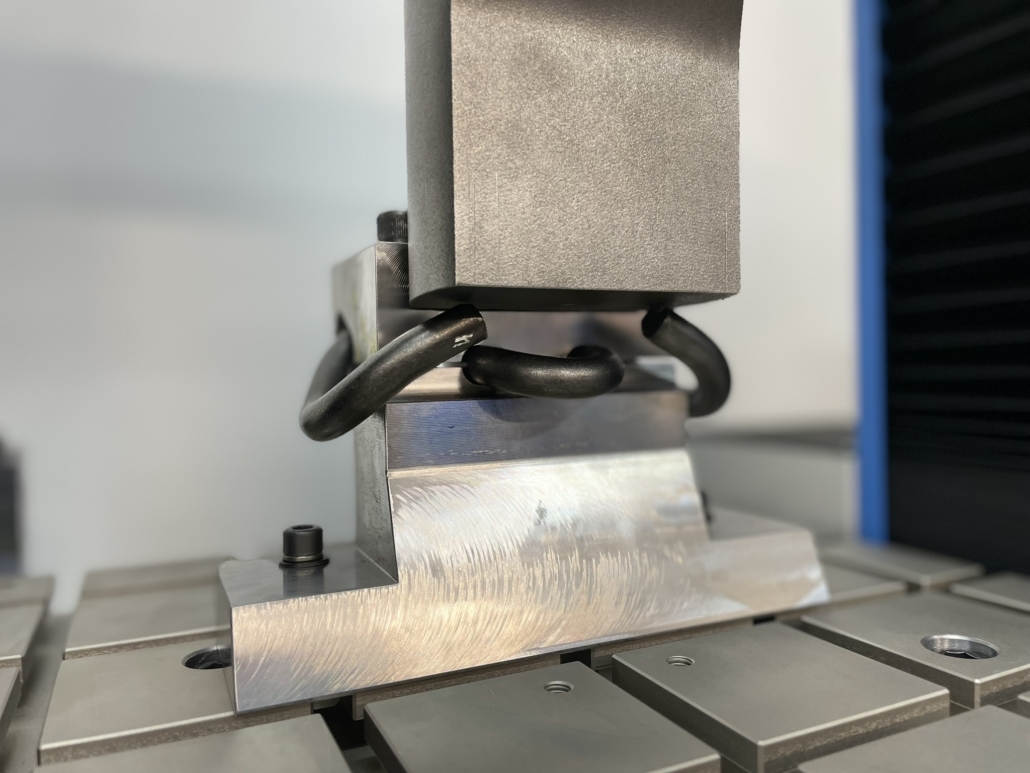

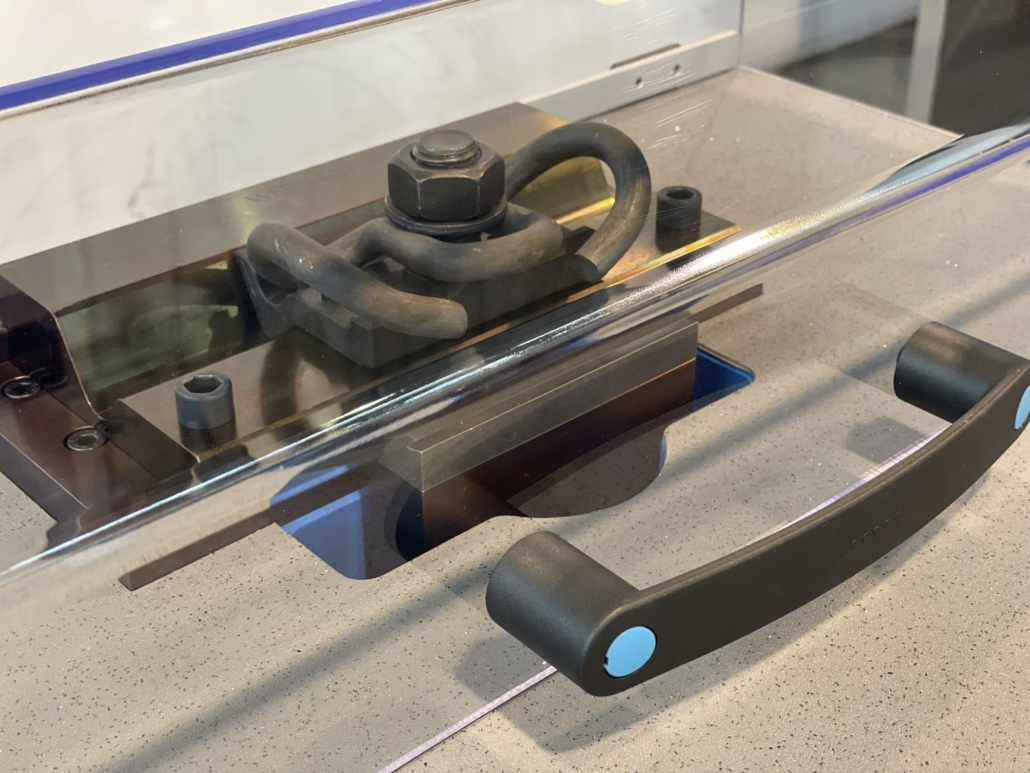

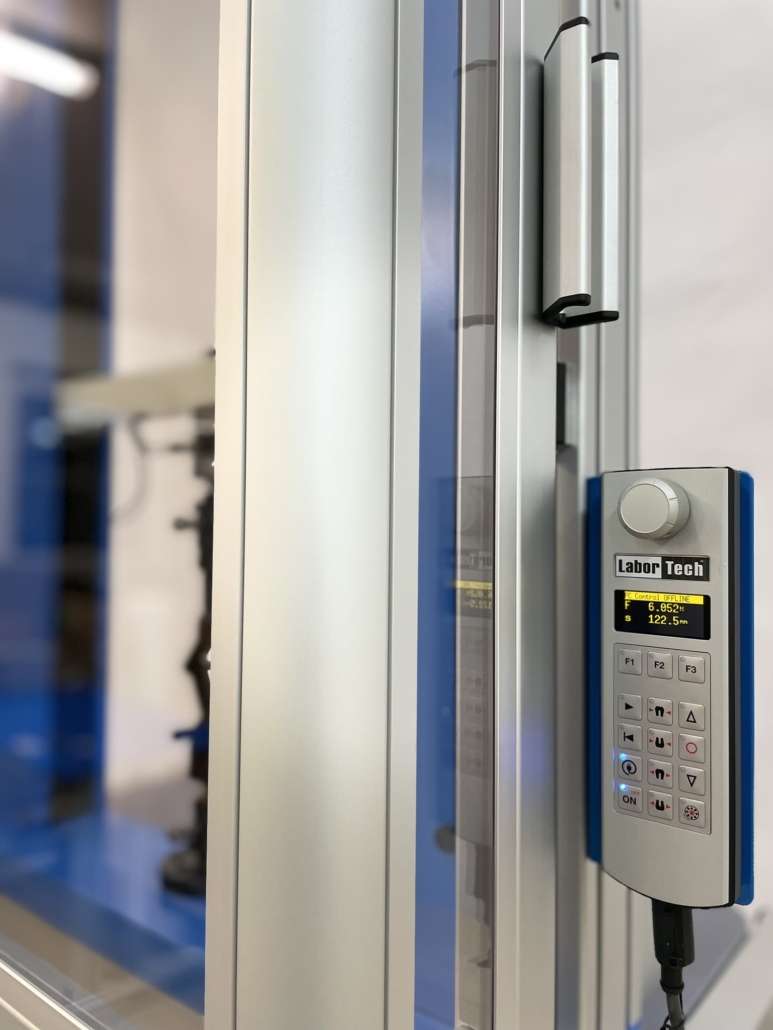

TESTOVÁNÍ PRUŽINOVÝCH SPON PRO UPEVNĚNÍ KOLEJNICE – LABTEST 6.50H.5-TS – DYNAMICKÝ REŽIM
Základní popis:
Upevnění kolejnic z pružinové oceli 918 127 Spony na kolejnice, napínací spony, pružinové spony…
Jedním z našich špičkových zkušebních strojů pro železnici je zařízení s označením LabTest 6.50-TS. Tento servohydraulický zkušební stroj je navržen pro testování spon, napínacích spon, a pružinových spon vyrobených z pružinové oceli podle normy DBS 918 127 – Deutsche Bundesbahn – ve statickém a dynamickém režimu včetně dlouhodobých únavových zkoušek.
Základní parametry:
Max. zkušební síla – 50kN, zdvih válce 50 mm, max. zkušební frekvence 50Hz, hydraulický agregát s průtokem Q=25l/min, příprava pro rozšíření na druhé pracoviště, ochranný bezpečnostní kryt s elektronickým hlídáním otevření dveří a vysokou bezpečností podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – normy DBS 918 127
Testované materiály:
Spony na kolejnice, napínací spony, pružinové spony…

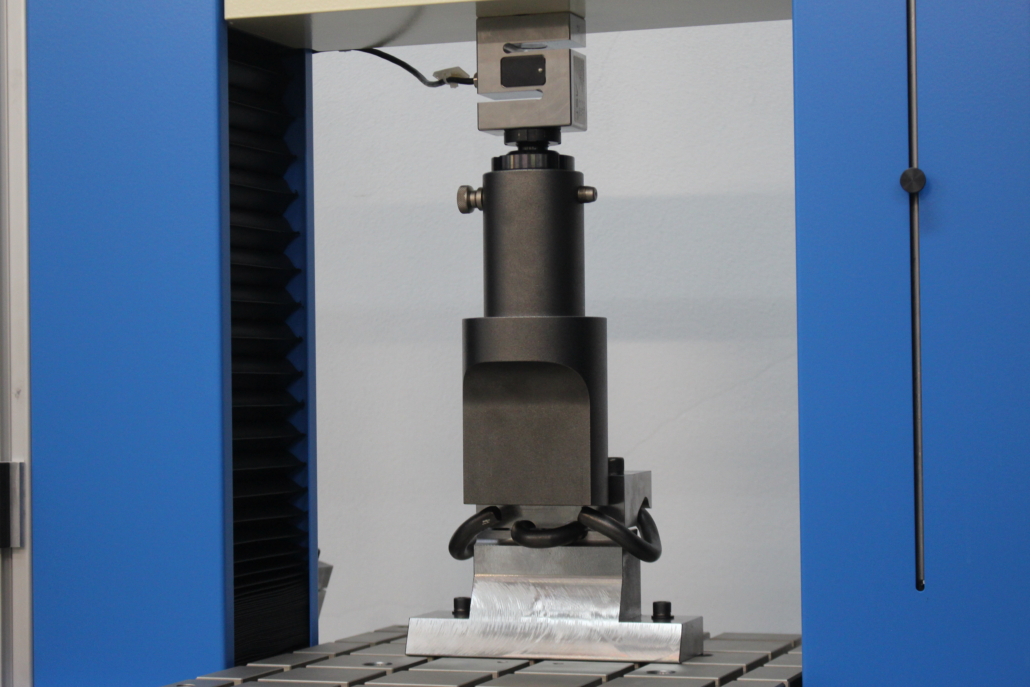

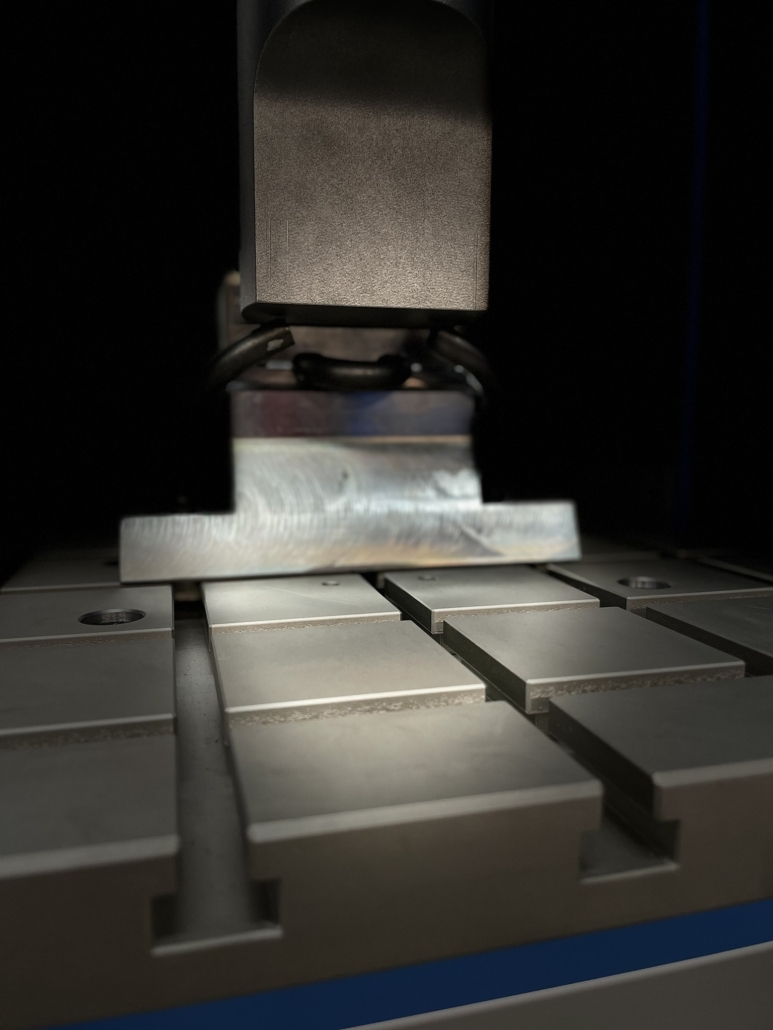

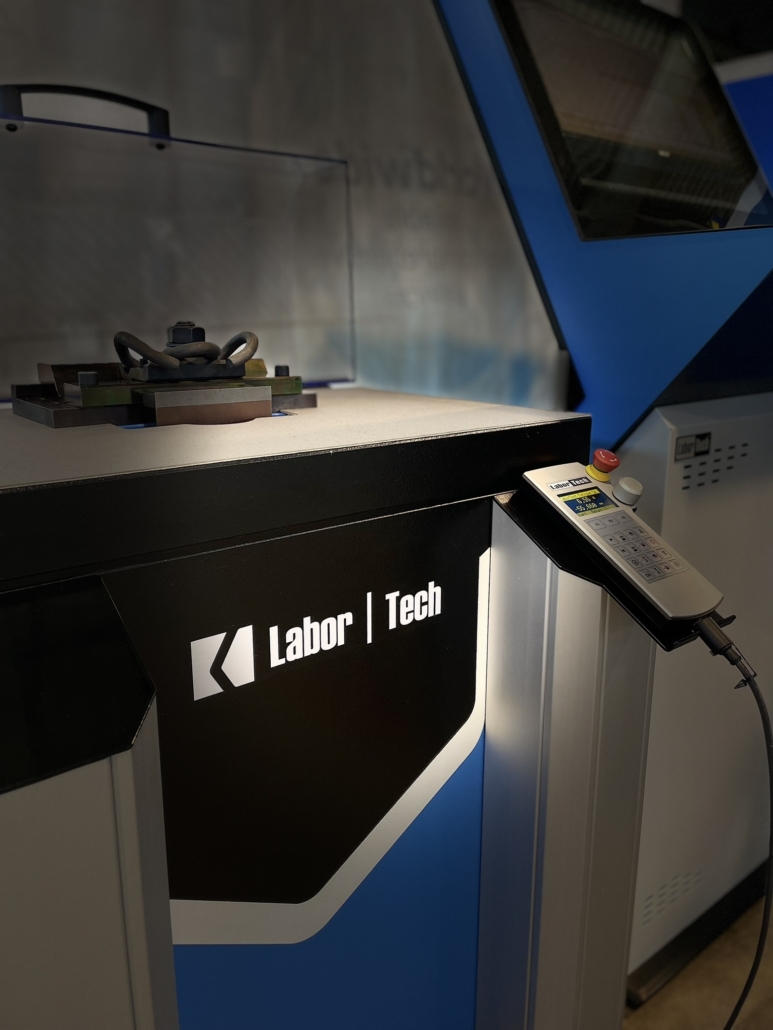

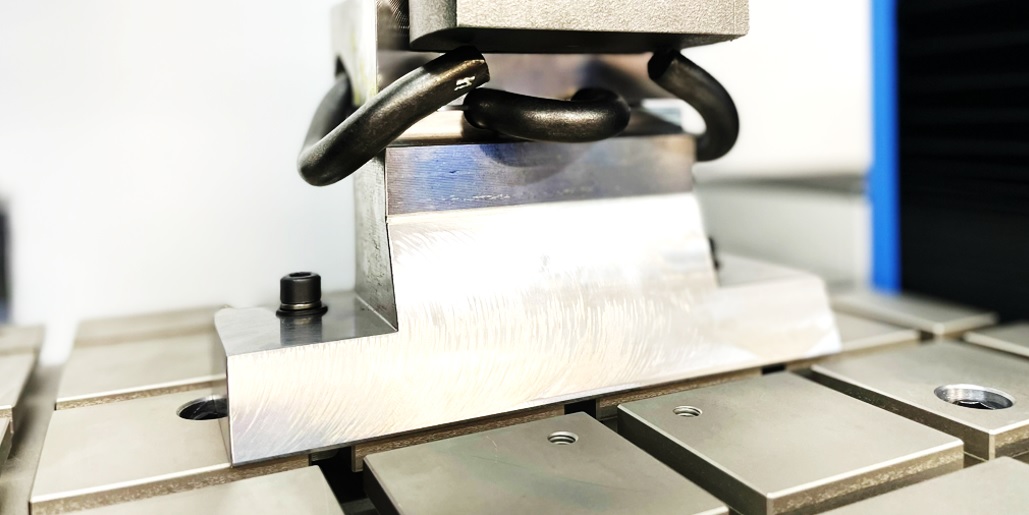

TESTOVÁNÍ PRUŽINOVÝCH SPON PRO UPEVNĚNÍ KOLEJNICE – LABTEST 6.50E.2 – STATICKÝ REŽIM
Základní popis:
Upevnění kolejnic z pružinové oceli 918 127 Spony na kolejnice, napínací spony, pružinové spony…

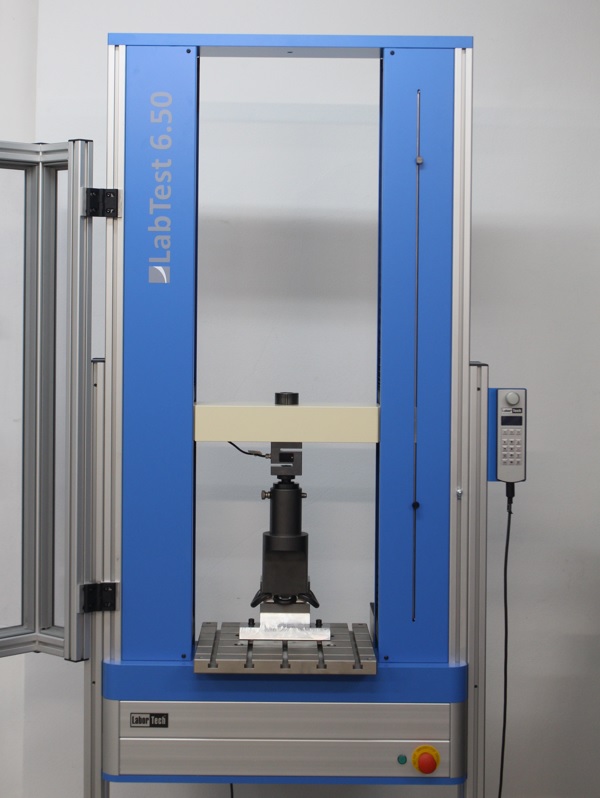

Jedním ze standardních zkušebních strojů pro železnici je elektromechanické zařízení s označením LabTest 6.50. Tento elektromechanický zkušební stroj je navržen pro testování spon, napínacích spon, a pružinových spon vyrobených z pružinové oceli podle normy DBS 918 127 – Deutsche Bundesbahn – ve statickém režimu včetně destrukčních zkoušek
Základní parametry:
Max. zkušební síla – 50kN, zdvih stroje 1100 mm, max. zkušební nízko cyklová frekvence 0,5Hz, integrovaná univerzální T drážková deska, speciální kalené přípravky ochranný bezpečnostní kryt s elektronickým hlídáním otevření dveří a vysokou bezpečností podle ČSN EN ISO 13849-1, ČSN EN ISO 12100 a ČSN EN ISO 14120 …
Použití – Normy:
Železniční průmysl – normy DBS 918 127
Testované materiály:
Spony na kolejnice, napínací spony, pružinové spony…
„V blízké době plánujeme uvedení na trh NOVÉHO výrobku dynamického testování LABTEST 6.50H.5-TS-Dynamický režim. V případě Vašeho zájmu o účast na vývoji a prototypovém testování připravovaného zařízení nás neváhejte kontaktovat.“
MEZERA
Kontaktujte nás:
MEZERA

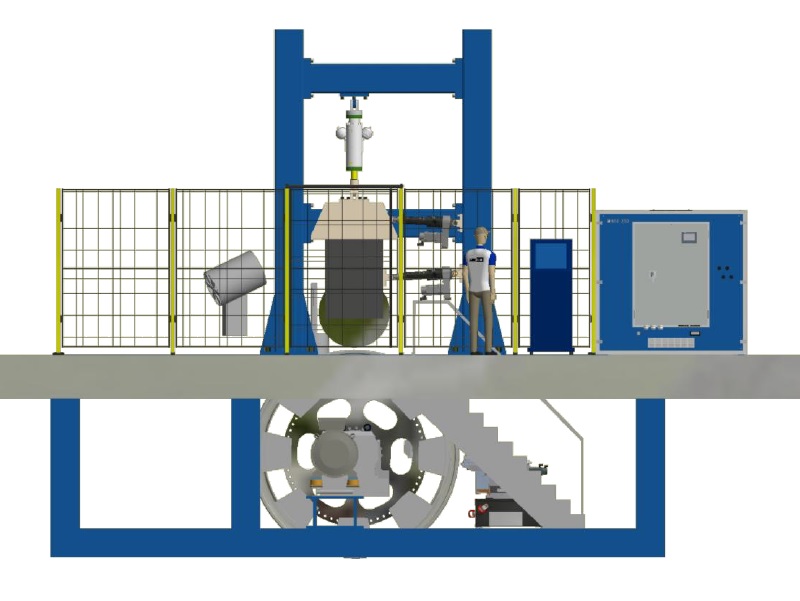

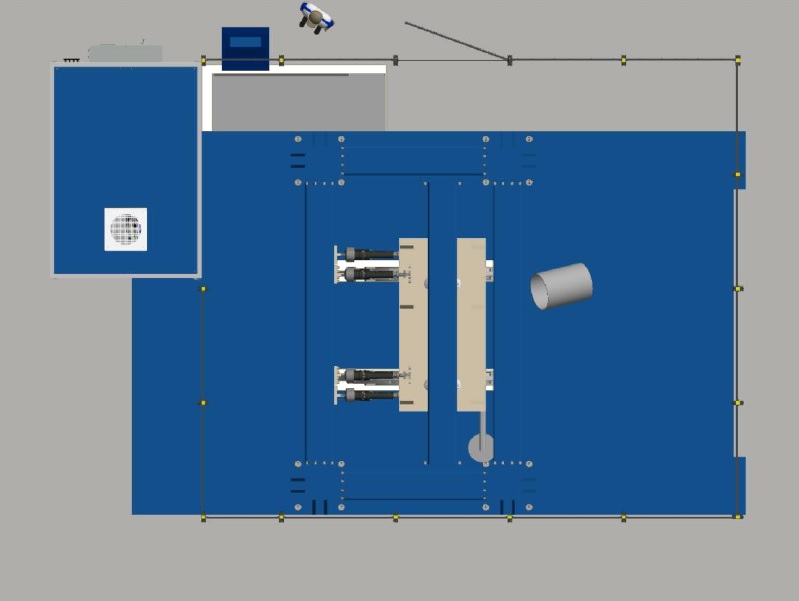

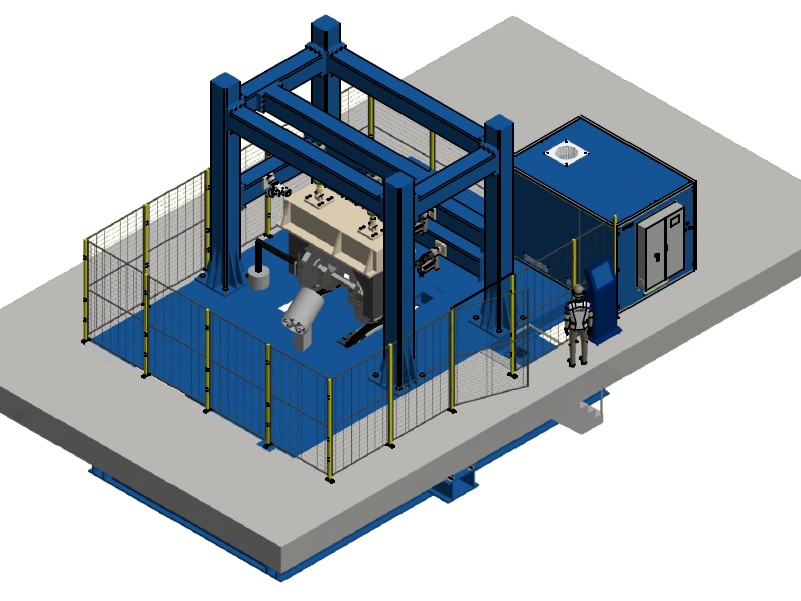

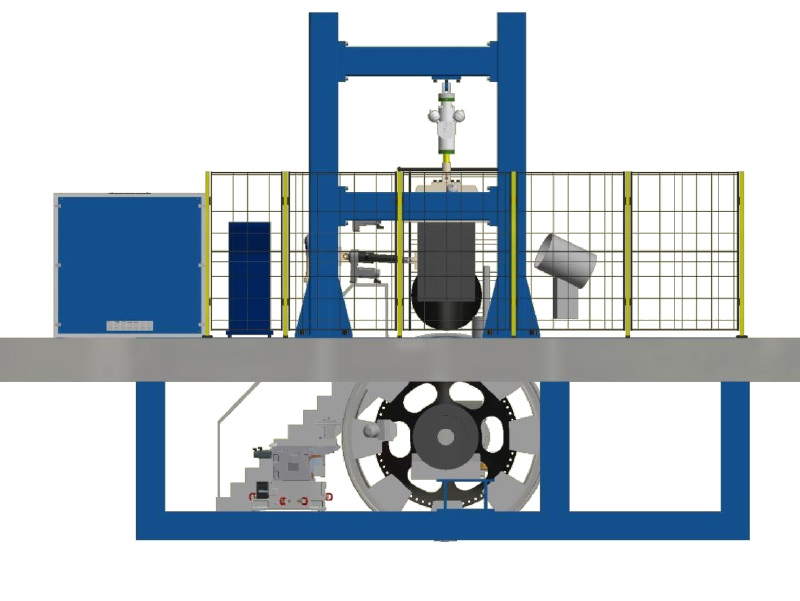

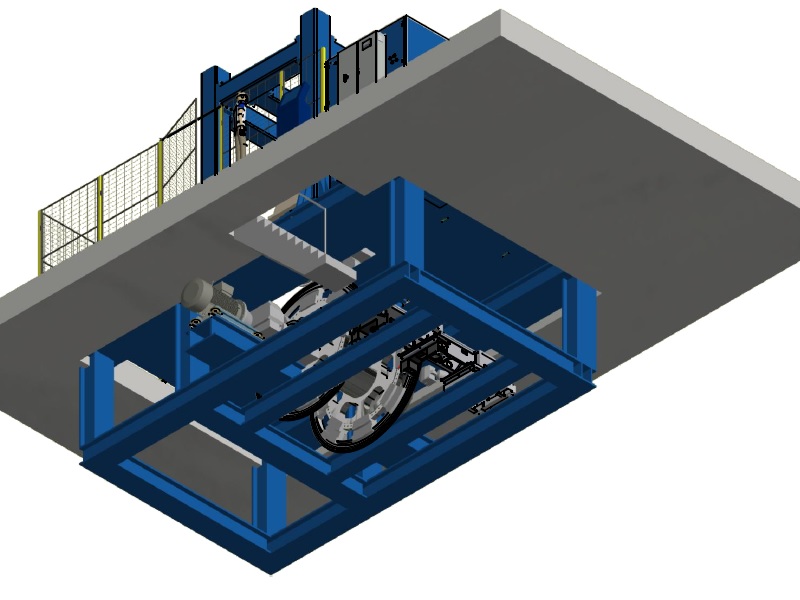

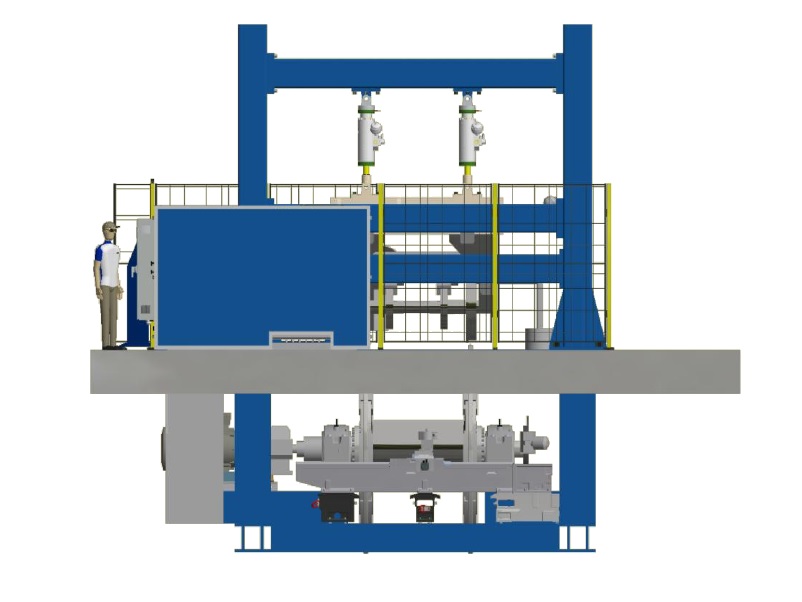

VYSOKORYCHLOSTNÍ TESTOVÁNÍ KOLEJÍ LABTEST 6.250H.X-2000 – HIGHT SPEED
Základní popis:
Vysoko rychlostní testování kolejnic v dynamickém režimu…
Zkušební sestava tvořená svárovým rámem a základovou nosnou deskou tvořenou přesným lineárním vedením a upínáním zkoušeného vzorku. Tato sestava je řízena servo hydraulickými kompaktními zkušebními válci REXROTH umožňujícími přesné řízení stroje v horizontálním, vertikálním i bočním naklápěcím režimu. Systém umělého přibrzďování dvojkolí je tvořen speciálním vzduchovým brzdovým třmenem ovládaným z centrálního měřícího systému. Zařízení na tryskání vody a oleje na kolejnici ovládaným z centrálního měřícího systému….
Základní parametry:
Maximální zátěž ve vertikální ose / zdvih – 250kN / 100 mm, maximální boční zátěž na nápravu / zdvih – 40kN / 100 mm, maximální podélná zátěž na nápravu / zdvih – 40kN / 100 mm, aktivní obvod rotačního kola s konstantní rychlostí – 7500 mm, standardní volitelná zkušební rychlost – 6m/s, opakovatelnost najetí na polohu – ± 0,01 mm, Maximální zkušební frekvence 40 Hz, rozměry stroje: Výška – 4510 mm, Šířka – 6000 mm, Hloubka – 5300 mm, příkon stroje (bez příslušenství) – cca 200kVA
Použití – Normy:
Železniční průmysl – normy ČSN EN 13674-1+A1, AREMA 2019, ГОСТ Р51685;ГОСТ Р 5580
Testované materiály:
kolejnice, kombinace kolo-kolejnice, kombinace pár kol-2 kolejnice

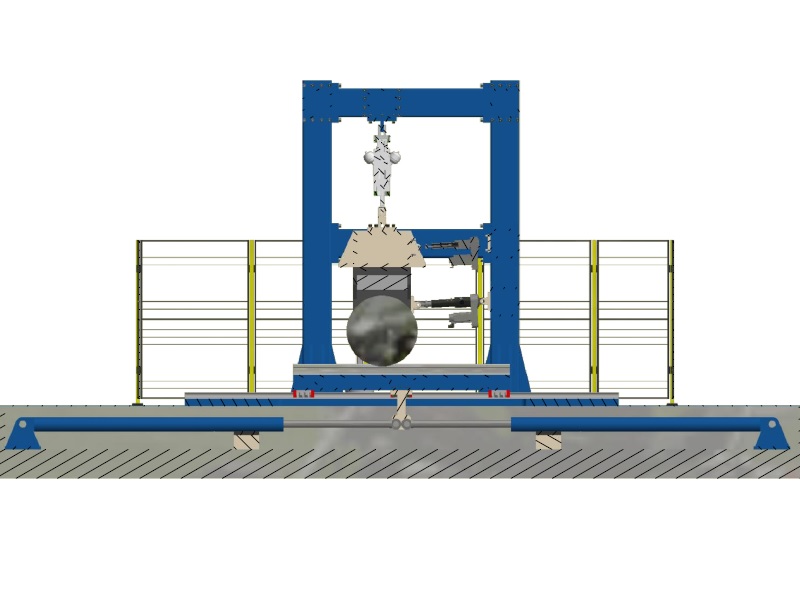

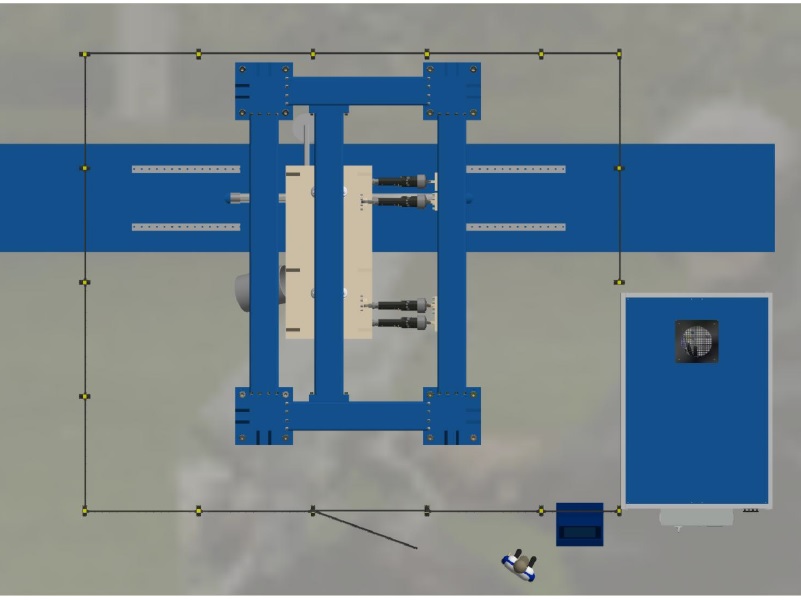

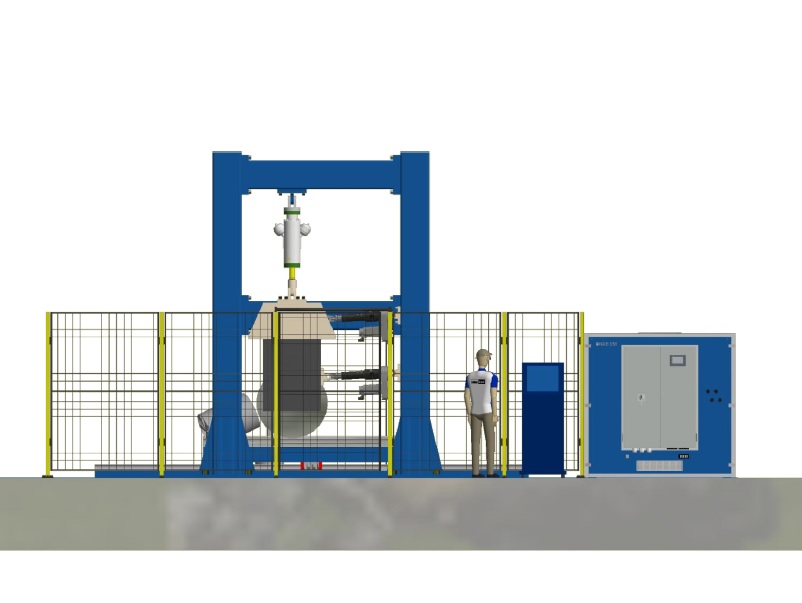

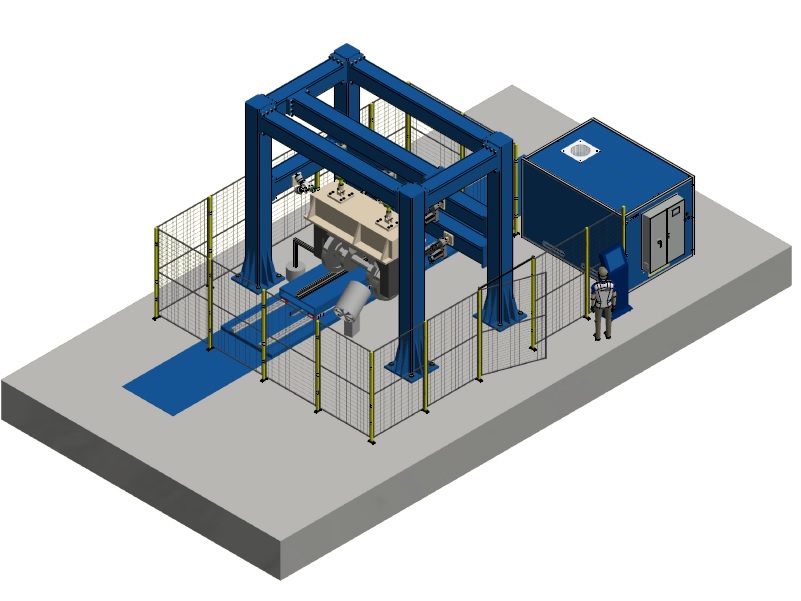

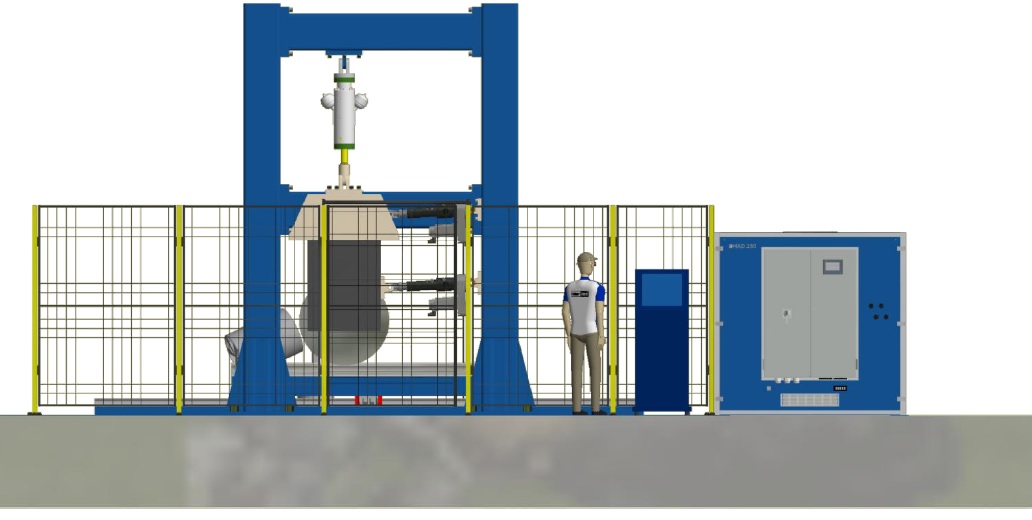

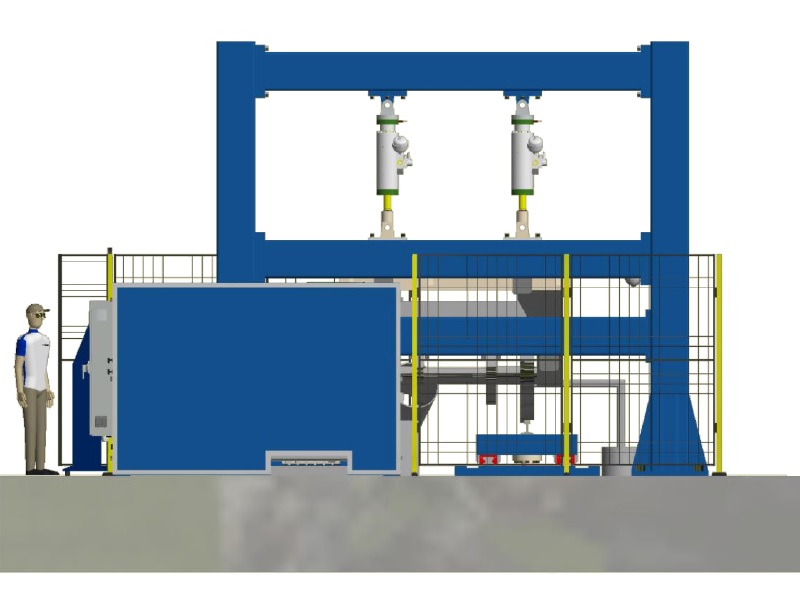

NÍZKORYCHLOSTNÍ TESTOVÁNÍ KOLEJÍ LABTEST 6.250H.X-2000 – LOW SPEED
Základní popis:
Nízko rychlostní testování kolejnic v dynamickém režimu…
Zkušební sestava tvořená svárovým rámem a základovou nosnou deskou tvořenou přesným lineárním vedením a upínáním zkoušeného vzorku. Tato sestava je řízena servo hydraulickými kompaktními zkušebními válci REXROTH umožňujícími přesné řízení stroje v horizontálním, vertikálním i bočním naklápěcím režimu. Systém umělého přibrzďování dvojkolí je tvořen speciálním vzduchovým brzdovým třmenem ovládaným z centrálního měřícího systému. Zařízení na tryskání vody a oleje na kolejnici ovládaným z centrálního měřícího systému….
Základní parametry:
Maximální zátěž ve vertikální ose / zdvih – 250kN / 100 mm, maximální boční zátěž na nápravu / zdvih – 40kN / 100 mm, maximální podélná zátěž na nápravu / zdvih – 40kN / 100 mm, aktivní délka suportu s konstantní rychlostí – 2000 mm, max. délka posuvného suportu – 3000 mm, standardní zkušební rychlost – 2m/s, opakovatelnost najetí na polohu – ± 0,01 mm, Maximální zkušební frekvence 30 Hz, rozměry stroje: Výška – 4510 mm, Šířka – 6000 mm, Hloubka – 5300 mm, příkon stroje (bez příslušenství) – cca 200kVA
Použití – Normy:
Železniční průmysl – normy ČSN EN 13674-1+A1, AREMA 2019, ГОСТ Р51685;ГОСТ Р 5580
Testované materiály:
kolejnice, kombinace kolo-kolejnice, kombinace pár kol-2 kolejnice
MEZERA
Kontaktujte nás:
MEZERA
Kontakt:
LABORTECH s.r.o. , Rolnická 1534/130a, 747 05 Opava, Česká republika
Zprávy a události
ISO-Certifikace Národní registrace
Robotizované systémy X-RUNNER od firmy LABORTECH umožňují provádět manipulaci se standardními normalizovanými vzorky, tak i celými výrobky se standardními zkušebními systémy. Modulární systém pro robotizované zkušební systémy nabízí možnost provádět požadované testy efektivně a reprodukovatelně. Zákaznická řešení lze individuálně sestavit ze standardizovaných komponentů.
X-RUNNER-T PRO TAHOVÉ ZKOUŠKY VZORKŮ
Automatizované zkoušení kovových a plastových vzorků v tahu dle ČSN EN ISO 6892-1 a ČSN EN ISO 527-1
Testování kovových nebo plastových materiálů – automatizované zkoušení tahem za okolní teploty, definice vlastnosti, které mohou být z této zkoušky určeny. Zkouška spočívá v deformaci zkušebního tělesa tahovým zatížením, obvykle do lomu, za účelem stanovení jedné nebo více mechanických vlastností definovaných v normě. Norma specifikuje podmínky nutné ke správnému provedení zkoušky, zejména pak nastavení a volbu definovaných zkušebních rychlostí vyjádřených jako rychlost přírůstku smluvního napětí nebo rychlost deformační s jednoznačnou preferencí řízení deformační rychlosti.
AZS.1 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-6.100 PRO TAHOVÉ ZKOUŠKY PLOCHÝCH VZORKŮ
Popis:
Automatizovaný robotický zkušební systémy X- RUNNER-6.100 určený pro přesnou a rychlou manipulaci s plochými vzorky ve spojení s elektromechanickými zkušebními stroji LabTest řady E.3. Tento robotický systém se vyrábí v několika modifikacích a je určený pro automatické zkoušení plochých vzorků uložených na sobě. Pro každý Lc rozměr je určena samostatná vložka v zásobníku.
Charakteristické vlastnosti:
Automaticky rozlišuje různé typy vzorků, max. zkušební síla 100kN
Kontaktní systém měření rozměrů vzorků – MME 10 – max. hmotnost zkušebního vzorku do 1kg
Kamerový systém ONE 1 pro měření poměrného prodloužení a kontrakce.
Zásobníkový systém určený pro 2×60 plochých vzorků do tloušťky 5 mm. Odebírání vzorků ze zásobníku pneumaticky.
Řídicí systém X RUNNER – SIEMENS Simatic S7 1500 vč. LCD .
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, odměřovací zařízení rozměrů vzorků, značící a identifikační zařízení, VIDEO Extensometer , různé typy upínacích čelistí a přípravků speciální robotická chapadla, boxy na odebírání přetržených vzorků, rozšířené zásobníkové systémy ..
AZS.1 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-6.600 PRO TAHOVÉ ZKOUŠKY RŮZNÝCH VZORKŮ
Popis:
Automatizovaný robotický zkušební systémy X- RUNNER-6.600 určený pro přesnou a rychlou manipulaci se vzorky ve spojení s elektromechanickými nebo hydraulickými zkušebními stroji LabTest řady E a řady H. Tento robotický systém se vyrábí v několika modifikacích a je určeny pro automatické zkoušení kulatých, plochých a segmentových vzorků s různým Lc rozměrem.
Charakteristické vlastnosti:
Automaticky rozlišuje různé typy vzorků, max. zkušební síla 600kN
Bezkontaktní systém měření rozměrů vzorků – LME 50 – ploché, segmentové a kulaté do 20kg
Kamerové systémy DOUBLE ONE 1 pro měření poměrného prodloužení a kontrakce.
Zásobníkový systém určený pro 112 vzorků bez rozdílu tvaru a rozměru do tloušťky 50 mm
Řídicí systém X RUNNER – SIEMENS Simatic S7 1500 vč. LCD .
Použití – Normy:
Automatizované testování standardizovaných vzorků v souladu s normami EN ISO 6892-1
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, značící a identifikační zařízení, načítání dat z externích databází např. DELFIN, VIDEO Extensometery , různé typy upínacích čelistí a přípravků speciální robotická chapadla, hybridní hydraulické agregáty, čtečky QR kódů ..
AZS.2 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-YELLOW PRO RÁZOVÉ ZKOUŠKY
Popis:
Automatizované robotické systémy X RUNNER-YELLOW určené pro přesnou a rychlou manipulaci se vzorky vrubové houževnatosti ve spojení s rázovými kladivy firmy LABORTECH řady CHK. Tyto robotické systémy se vyrábějí v modifikacích pro více teplotních komor s možností obsluhovat dvě rázová kladiva najednou jedním robotem. Na základě požadavků zákazníka jsme schopni přesně vyspecifovat dané robotické pracoviště, udělat 3D návrh a simulaci procesu..
Charakteristické vlastnosti:
Modulární a ekonomický systém pro obsluhu jednoho nebo více strojů a teplotních komor
Nízké náklady na provoz a údržbu včetně 100% vytížení stroje (3 směnný provoz).
Zakládání vzorku do rázového kladiva do 5 sec včetně přeražení. Max. hmotnost 3 kg.
Řídicí systém X RUNNER – SIEMENS Simatic S7 1500 – Robot FANUC
Použití – Normy:
Automatizované testování zkušebního tělesa s vrubem v souladu s normami EN ISO 148-1, EN ISO 148-2, ASTM E23.
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, odměřovací zařízení rozměrů vzorků systémem OPTOLab 55 II, značící a identifikační zařízení, různé chladící komory vzorků – systém LABCool , speciální robotická chapadla, boxy na odebírání přeražených vzorků, dopravníkové systémy, rozšířené zásobníkové systémy atd.
AZS.2 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-BLUE PRO RÁZOVÉ ZKOUŠKY
Popis:
Automatizované robotické systémy X RUNNER – BLUE určené pro přesnou a rychlou manipulaci se vzorky vrubové houževnatosti ve spojení s rázovými kladivy firmy LABORTECH řady CHK. Tyto robotické systémy se vyrábějí v několika modifikacích v závislosti na tom, kolik vzorků se bude zkoušet během 24 hod, jaké typy vzorků a za jakých teplot. Na základě těchto požadavků se přesně vyspecifikuje dané robotické pracoviště.
Automatizované testování zkušebního tělesa s vrubem v souladu s normami
Charakteristické vlastnosti:
Modulární a ekonomický systém s možností přizpůsobení podle požadavků zákazníka.
Nízké náklady na provoz a údržbu včetně 100% vytížení stroje (3 směnný provoz).
Zakládání vzorku do rázového kladiva do 5 sec včetně přeražení. Max. hmotnost vzorku 1 kg.
Řídicí systém X RUNNER – SIEMENS Simatic S7 1500 – Universal Robots.
Použití – Normy:
Automatizované testování zkušebního tělesa s vrubem v souladu s normami EN ISO 148-1, EN ISO 148-2, ASTM E23.
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, odměřovací zařízení rozměrů vzorků systémem OPTOLab 55 II, značící a identifikační zařízení, různé chladící komory vzorků – systém LABCool , speciální robotická chapadla, boxy na odebírání přeražených vzorků, dopravníkové systémy, rozšířené zásobníkové systémy atd.
MEZERA
X-RUNNER-P PRO ZKOUŠKY CELÝCH VÝROBKŮ A DÍLŮ
Automatické robotizované zkoušení celých výrobků a dílů podle interních zákaznických norem a předpisů
Robotizovaná pracoviště pro testování dílů a součástí umožňují snižovat výrobní náklady, zvyšovat produktivitu a provádět 100% kontrolu mechanických vlastností daného dílu. Systémová integrace robotů zkvalitňuje výrobní postupy, přináší vysokou míru opakovatelnosti a poskytuje návratnost investice obvykle do 3 let. Robotizace výroby systémem X-RUNNER je způsob, jak zvýšit přesnost, stabilitu a efektivitu procesů.
AZS.4 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-P PRO TESTOVÁNÍ PKW SPOJEK
Popis:
Kompletní automatizovaná linka určená pro výrobu a 100% mechanickou kontrolu a nastavení PKW spojek včetně vyvážení dle speciálního dynamického nastavovacího algoritmu a speciální kamerovou kontrolou s možností dělení na IO a NIO+ a NIO- kusy. Linka je tvořena několika samostatnými částmi. Firma LABORTECH zabezpečuje funkčnost celé linky.
Charakteristické vlastnosti:
Kompletní linka s těmito částmi: montážní část linky (kompletace spojky, přítlačného kotouče a pružiny) testovací část (mechanická kontrola včetně nastavení, vyvážení spojky, fixace XTD, konzervace), systém dělení na IO, NIO+ a NIO- díly.
Manipulace se spojkami zabezpečena robotem KUKA a průběžnými manipulátory včetně dopravníkových pásů.
Identifikace a historie dílů přes MARKRATOR
Řídicí systém SIEMENS Simatic S7 1500 vč. LCD, Integrované PC vč. software BALANCERTest, EDHTest atd.
Celkový taktovací čas linky na vstupu – 21sec
Použití – Normy:
AUTOMOTIVE – montáž a testování automobilových PKW spojek – měření mechanických vlastností spojky, dynamické automatické vyvažování, značící a identifikační zařízení, bodové navařování, konzervace spojky, dělení na IO a NIO atd.
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, optické kontrolní zařízení na správnost zanýtování, značící a identifikační zařízení MARKRATOR, speciální robotická chapadla, boxy na identifikaci IO a NIO dílů, dopravníkové systémy, rozšířené zásobníkové systémy atd.
AZS.8 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-P PRO TESTOVÁNÍ LAMEL
Popis:
Kombinovaná robotická linka – ROBOT-MANIPULÁTOR určená pro 100% mechanickou kontroly lamel systémem ABCD (stlačení, oddálení, protočení a hlídání průběhu zatěžování lamely) s automatickým vykládáním a selekcí NIO dílů podle dané chyby. Linka je tvořena několika samostatnými částmi. Firma LABORTECH zabezpečuje funkčnost celé linky.
Charakteristické vlastnosti:
Kompletní linka s těmito částmi: montážní část linky (kompletace veka, přítlačného kotouče a pružiny) testovací část (mechanická kontrola včetně nastavení, vyvážení spojky, fixace XTD, konzervace), systém dělení na IO, NIO+ a NIO- díly.
Manipulace se spojkami zabezpečena robotem KUKA a průběžnými manipulátory včetně dopravníkových pásů.
Identifikace a historie dílů přes MARKRATOR
Řídicí systém SIEMENS Simatic S7 1500 vč. LCD, Integrované PC vč. software BALANCERTest, EDHTest atd.
Celkový taktovací čas linky na vstupu – 18sec
Použití – Normy:
AUTOMOTIVE – montáž a testování automobilových PKW lamel – měření mechanických vlastností lamely včetně automatického dělení na IO a NIO atd. AUTOMOTIVEAUTOMOTIVEAUTOMOTIVE AUTOMOTIVEAUTOMOTIVEAUTOMOTIVE
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, optické kontrolní zařízení na správnost zanýtování, značící a identifikační zařízení pomocí laseru, speciální robotická chapadla, boxy na identifikaci IO a NIO dílů, rozšířené zásobníkové systémy dle NIO ABCD atd.
MEZERA
AZS.10 – ROBOTICKÉ PRACOVIŠTĚ X-RUNNER-P PRO TESTOVÁNÍ PRUŽIN
Popis:
Vstupní manipulační zakládací robotický systém určený pro přesnou a rychlou manipulaci s PKW pružinami všeho druhu. Celý systém pokračuje další linkou tepelného a mechanického zpracování dodávaný rovněž firmou LABORTECH.
Charakteristické vlastnosti:
Vstupní manipulační linka pro automatizovaný odběr PKW pružin z normalizovaných palet.
Umístění lopatek na středícím dopravníku na indukční kalicí jednotce nebo přímo v procesu dalšího hodnocení.
Testování kompletního sortimentu pružin PKW s kompatibilními vyměnitelnými magnety
Celkový taktovací čas na vstupu – 9 sekund
Ovladač X Runner ve spojení s Yellow Runner Series BR – SIEMENS Simatic S7 1500 vč. LCD – RUNNERTTest v. 2
Použití – Normy:
AUTOMOTIVE – montáž a testování pružin – měření mechanických vlastností pružiny, selekce na IO a NIO atd.
Rozšiřitelné příslušenství:
Různé typy zásobníků v závislosti na typu vzorků, optické kontrolní zařízení na správnost zanýtování, značící a identifikační zařízení MARKRATOR, speciální robotická chapadla, boxy na identifikaci IO a NIO dílů, dopravníkové systémy, rozšířené zásobníkové systémy atd.
